Замена вентилятора Asus F555LA-AB31
Этот руководство покажет, как удалить и заменить вентилятор процессора на вашем ноутбуке ASUS F555-AB31. Вентилятор расположен за материнской платой, поэтому требуется почти полная разборка устройства для доступа к нему.
Шаг 1

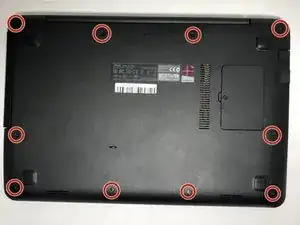

Удалите десять винтов Phillips #0 длиной 18 мм с задней стороны устройства.
Снимать панель доступа к оперативной памяти не обязательно.
Шаг 2

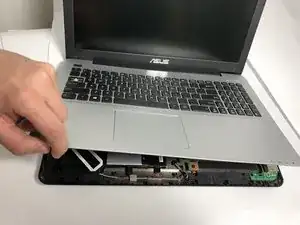

Откройте ноутбук.
Начните поддевать края лицевой панели, чтобы разделить клавиатуру и трекпад от остальной части устройства.
Будьте осторожны с кабелями, подключающими клавиатуру и трекпад к материнской плате.

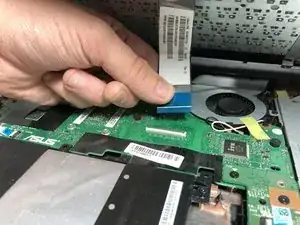

Чтобы удалить разъем ZIF, аккуратно поднимите синий зажим, чтобы отсоединить его от материнской платы.
Шаг 3

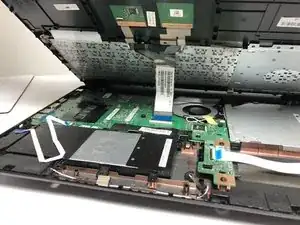

Сложите лицевую панель вверх к экрану, чтобы полностью открыть внутреннюю часть ноутбука.
Необходимо будет переместить как батарею, так и печатную плату адаптера жесткого диска, чтобы поднять и получить доступ к задней стороне материнской платы.
Открутите восемь винтов Phillips #0 от батареи и четыре винта Phillips #0 от печатной платы адаптера жесткого диска.
Шаг 4

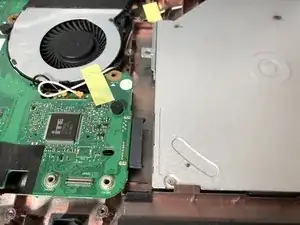

Удалите привод CD, открутив единственный винт Phillips #0 длиной 4 мм и выдвинув привод от материнской платы.

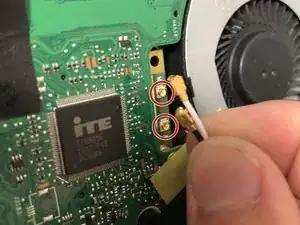

Отключите две антенны, которые прикреплены к сетевой карте.
Шаг 5

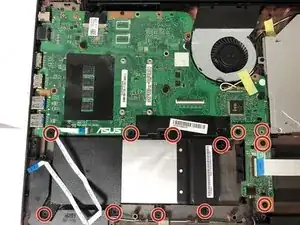

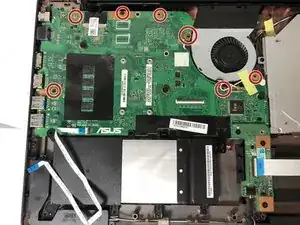

Удалите семь винтов Phillips #0 длиной 4 мм, фиксирующих материнскую плату к корпусу ноутбука.
Поднимите материнскую плату вверх, складывая ее к экрану ноутбука.
Материнская плата все еще будет соединена двумя проводами, но удалять эти провода не обязательно для доступа к вентилятору.

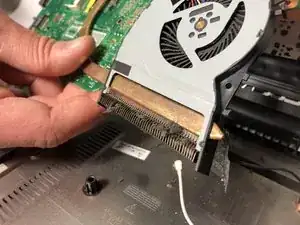

Отключите 4-контактный ШИМ-кабель, соединяющий вентилятор с задней частью материнской платы. Вентилятор теперь можно удалить, просто сняв его с медной теплопередачи.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
