Замена узла дисплея Dell Latitude 7410

Дайте аккумулятору ноутбука разрядиться ниже 25% перед началом ремонта — заряженный аккумулятор может воспламениться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Используйте крестообразную отвертку, чтобы ослабить восемь фиксированных винтов, удерживающих заднюю крышку.

Вставьте пластиковую лопатку между правым краем задней крышки и рамой, чуть ниже среднего правого винта.

Проведите лопаткой вдоль правого края, чтобы освободить защёлки, фиксирующие заднюю крышку.

Вставьте лопатку между левым краем задней крышки и рамой, рядом с вырезом для динамика.

Проведите лопаткой вдоль левого края, чтобы освободить защёлки.

Вставьте лопатку между задней крышкой и правым шарниром дисплея, чтобы освободить первую защёлку вдоль заднего края.

Проведите лопаткой в сторону левого шарнира, пока не освободится вторая защёлка.

Вставьте лопатку между передним краем задней крышки и рамой, чуть правее нижнего левого винта.

Проведите лопаткой к правому краю, пока передний край не отойдёт от рамы.

Снимите заднюю крышку.

Возьмитесь за чёрную язычок на головке разъёма аккумулятора и потяните прямо вверх, чтобы отключить его.

Если в вашем ноутбуке нет карты WWAN, пропустите следующие два шага.

Используйте плоский конец лопатки, чтобы поддеть крышку отсека WWAN от защёлок на плате ввода/вывода.

Снимите крышку.

Используйте крестообразную отвертку, чтобы удалить винт 3 мм, фиксирующий кронштейн кабеля WWAN.

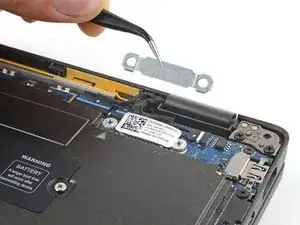

Снимите кронштейн кабеля.

Используйте крестообразную отвертку, чтобы удалить винт 3 мм, фиксирующий кронштейн антенного кабеля.

Снимите кронштейн антенного кабеля.

Используйте лопатку, чтобы отсоединить антенные пресс‑разъёмы, помеченные 1 и 2, поддев головки разъёмов и потянув их прямо вверх.

Чтобы вновь подключить пресс‑разъёмы, аккуратно совместите контакты и надавите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При несовместимом совмещении контакты могут погнуться и получить необратимое повреждение.

На этом шаге показан ноутбук без карты WWAN. Если в вашем есть карта, отключите и извлеките её сейчас.

Поднимите антенные кабели из направляющих на плате ввода/вывода и отведите их в сторону от платы.

Используйте крестообразную отвертку, чтобы удалить два винта 2.7 мм, фиксирующих кронштейн кабеля дисплея.

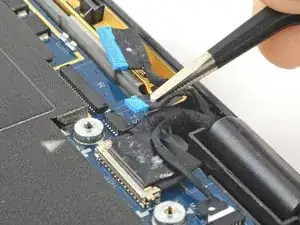

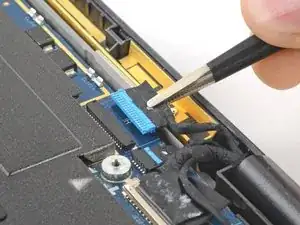

Используйте пинцет или пальцы, чтобы отсоединить самый левый широкий разъём, потянув его прямо из гнезда.

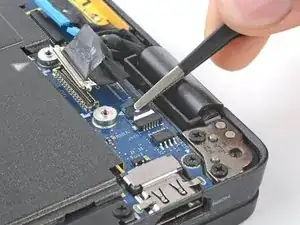

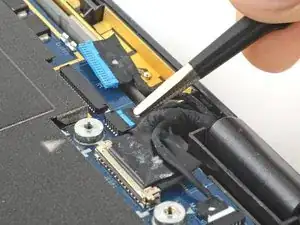

Используйте пинцет или пальцы, чтобы отсоединить узкий разъём, расположенный сразу справа от предыдущего, потянув его прямо из гнезда.

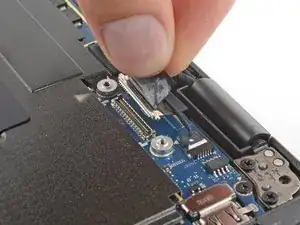

Возьмитесь пальцами за язычок разъёма дисплея и потяните прямо вверх, чтобы отключить дисплей.

При сборке заново подключите этот кабель до двух левейших разъёмов.

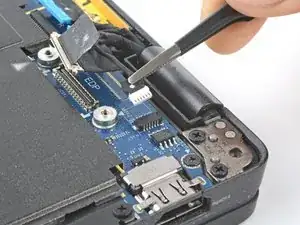

Используйте пинцет или пальцы, чтобы отсоединить разъём камеры, потянув его прямо из гнезда.

Возьмите корпус ноутбука и откройте его под углом 90 градусов.

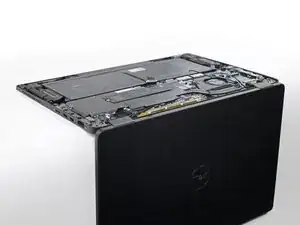

Положите ноутбук клавиатурой вниз на край стола так, чтобы экран свисал ниже.

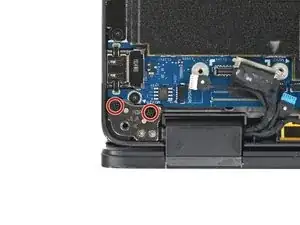

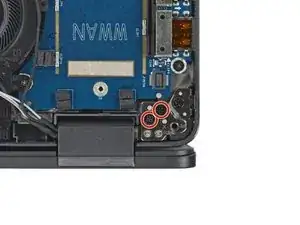

Используя крестообразную отвертку, отвинтите четыре винта 5,7 мм, крепящие петли — по два на каждую петлю.

Будьте осторожны, чтобы не зацепить кабели, свисающие с узла дисплея.

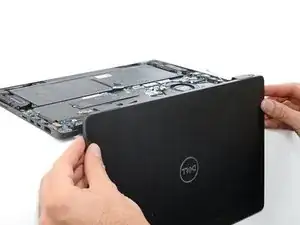

Возьмитесь за дисплей вблизи петель и поднимите его строго вверх, чтобы освободить петли из рамки.

Снимите узел дисплея.
