Замена Wi‑Fi модуля Dell Latitude 7390 (2‑в‑1)

Разместите ноутбук Dell Latitude 7390 лицевой стороной к себе, как будто собираетесь его открыть.

Переверните ноутбук так, чтобы его нижняя часть была сверху.

С помощью крестовой отвертки Phillips #1 отвинтите восемь винтов 6 мм по периметру нижней панели.

Используя инструмент для вскрытия или медиаторы, аккуратно пройдитесь по периферии и подденьте заднюю крышку.

Поднимите заднюю панель, чтобы получить доступ к внутреннему пространству Dell Latitude 7390.

Убедитесь, что ноутбук ВЫКЛЮЧЕН и отключён от адаптера питания перед извлечением батареи.

Снимите пять винтов 6 мм, удерживающих батарею по её краям, с помощью крестовой отвертки Phillips #1.

Будьте осторожны, чтобы не повредить разъём, не тяните слишком сильно за чёрный язычок.

Потяните чёрный язычок в верхней части разъёма, чтобы отключить батарею от материнской платы.

Осторожно извлеките батарею из корпуса ноутбука.

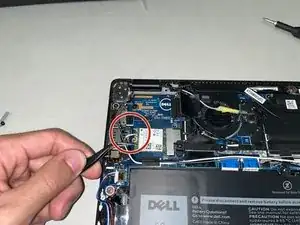

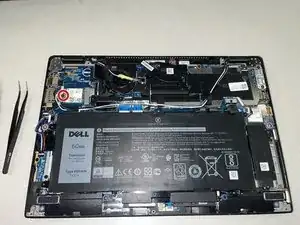

Используя крестовую отвертку Phillips #1, отвинтите винт 3 мм, фиксирующий Wi‑Fi модуль.

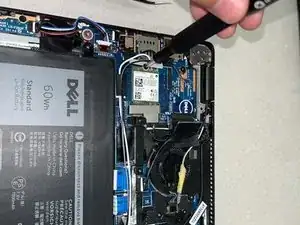

Отсоедините коаксиальные разъёмы от Wi‑Fi модуля с помощью пинцета.

Перед снятием проводов важно отметить расположение соответствующих разъёмов. При повторном подключении провода должны быть установлены в правильные порты для корректной работы.

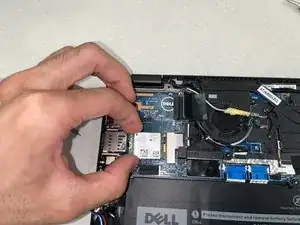

После отсоединения проводов извлеките плату из разъёма и отложите деталь в сторону.
