Замена платы ввода-вывода (I/O) Dell Latitude 7410

Дождитесь, пока заряд батареи ноутбука не упадет ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Используйте крестовую отвертку, чтобы ослабить восемь удерживаемых винтов, фиксирующих заднюю крышку.

Вставьте медиатор между правым краем задней крышки и рамой, прямо под средним правым винтом.

Проведите медиатором вдоль правого края, чтобы освободить зажимы, удерживающие заднюю крышку.

Вставьте медиатор между левым краем задней крышки и рамой, рядом с вырезом для динамика.

Проведите медиатором вдоль левого края, чтобы освободить зажимы.

Вставьте медиатор между задней крышкой и правым шарниром дисплея, чтобы освободить первый зажим вдоль заднего края.

Проведите медиатором в сторону левого шарнира до освобождения второго зажима.

Вставьте медиатор между передним краем задней крышки и рамой, чуть правее нижнего левого винта.

Проведите медиатором к правому краю, пока передний край не освободится от рамы.

Снимите заднюю крышку.

Возьмитесь за черную съемную петлю на разъеме батареи и потяните строго вверх, чтобы отсоединить её.

Если в вашем ноутбуке нет карты WWAN, пропустите следующие два шага.

Используйте плоский конец лопатки, чтобы поддеть крышку отсека WWAN от её защелок на плате I/O.

Снимите крышку.

Используйте крестовую отвертку, чтобы удалить 3 мм винт, фиксирующий кронштейн кабеля WWAN.

Снимите кронштейн кабеля.

Используйте крестовую отвертку, чтобы удалить 3 мм винт, фиксирующий кронштейн антенного кабеля.

Снимите кронштейн антенного кабеля.

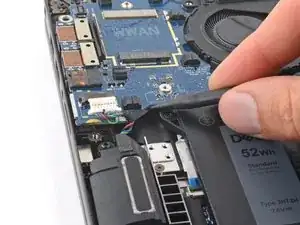

Используйте лопаточку, чтобы отсоединить антенные пресс-коннекторы, отмеченные 1 и 2, поддев корпуса их разъемов строго вверх.

Чтобы снова подключить пресс-коннекторы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При несовпадении разъема контакты могут погнуться и получить необратимое повреждение.

На этом шаге показан ноутбук без карты WWAN. Если у вас она есть, сейчас отсоедините и извлеките её.

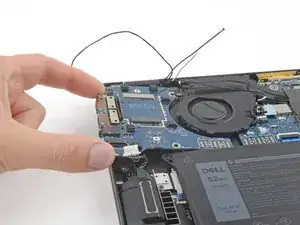

Поднимите антенные кабели из их канавок на плате I/O и отведите их от платы.

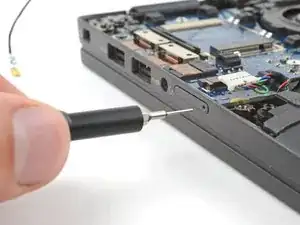

Вставьте инструмент для извлечения SIM-карты, бита или выпрямленную скрепку в отверстие для извлечения SIM-карты.

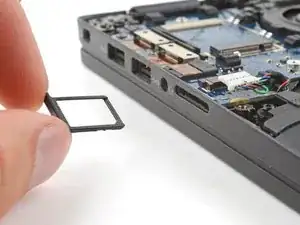

С помощью пальцев выньте лоток для SIM-карты.

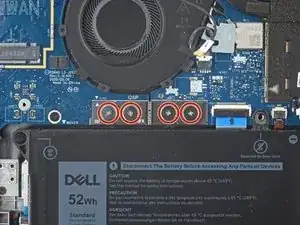

Используйте крестовую отвертку, чтобы снять четыре 4 мм винта, фиксирующие межсоединительную накладку.

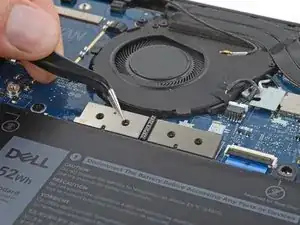

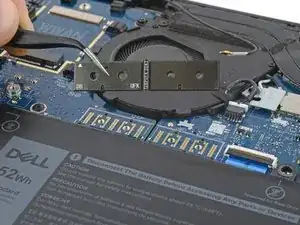

С помощью пинцета или пальцев снимите накладку.

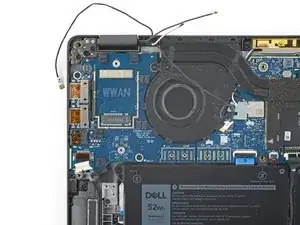

Используйте крестовую отвертку, чтобы удалить три винта, фиксирующие плату I/O:

Два винта длиной 3 мм

Один винт длиной 3.5 мм

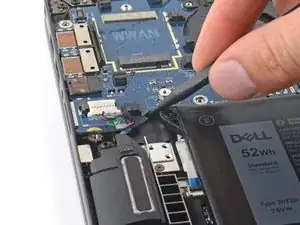

Вставьте плоский конец лопатки между нижним краем платы ввода/вывода и рамкой.

Осторожно подденьте вверх, пока не сможете захватить левый край платы пальцами.

Если плата не поднимается, ещё раз проверьте, что все кабели отключены и лоток SIM-карты извлечён.

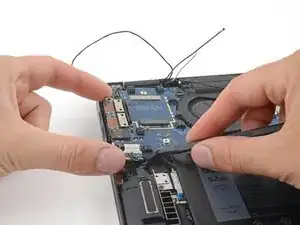

Возьмите левый край платы ввода/вывода.

Сдвиньте плату влево, пока верхнее правое крепление винта не выйдет из-под радиатора.

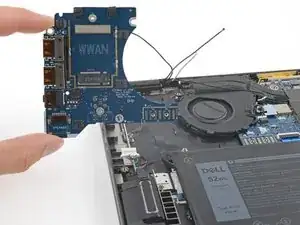

Снимите плату.
