Замена материнской платы Dell Latitude 7400
Это руководство покажет, как заменить материнскую плату Dell Latitude 7400 (модель P102G, с распространёнными номерами плат, такими как 0V2PHX, 0GWDG0 или 0V9M6F). Также известен как Latitude 7400 (14”, 2019) или Latitude 7400 Ultrabook, этот устройство опирается на материнскую плату как на основную плату логики, отвечающую за подачу питания, обработку системы и обмен данными между компонентами. Возможно, потребуется её замена, если ваш ноутбук проявляет такие симптомы, как невозможность загрузки, отсутствие изображения, внезапные выключения или проблемы с зарядкой — для получения подробностей обратитесь к соответствующим разделам на странице по устранению неисправностей.
Перед началом убедитесь, что ноутбук полностью выключен и отсоединён от любого внешнего источника питания.
Шаг 1
Положите ноутбук экраном вниз на ровную твёрдую поверхность.
Используйте крестовую отвёртку Phillips #0, чтобы выкрутить восемь 3 мм винтов, удерживающих нижнюю крышку.
Снимите нижнюю крышку и отложите в сторону.
Шаг 2
Используйте крестовую отвёртку Phillips #0, чтобы ослабить два 3 мм удерживаемых винта, фиксирующих аккумулятор.
Винты не выкручиваются полностью, поэтому ослабьте их достаточно, чтобы поднять аккумулятор.
Осторожно возьмитесь за петлю разъёма аккумулятора и поднимите её, чтобы отключить разъём аккумулятора.
Поднимите аккумулятор и выньте его.
Шаг 3
Снимите 2 мм винт Phillips, удерживающий кронштейн.
Поднимите и снимите кронштейн.
Шаг 4

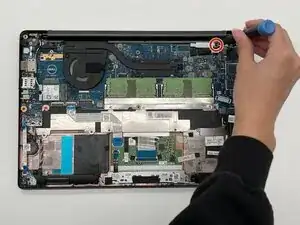

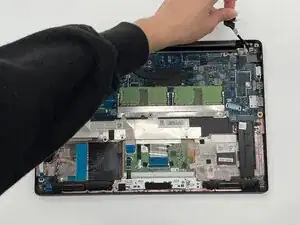

Осторожно потяните разъём кабеля дисплея и отведите кабель адаптера питания в сторону.
Шаг 5

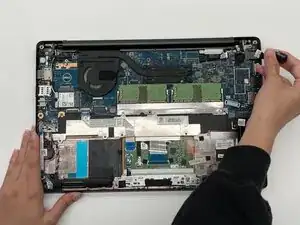

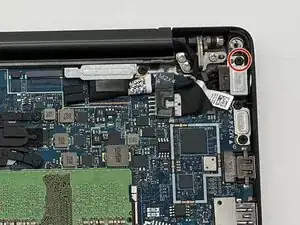

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить винт, фиксирующий кронштейн.
Поднимите и снимите металлический кронштейн.
Шаг 6

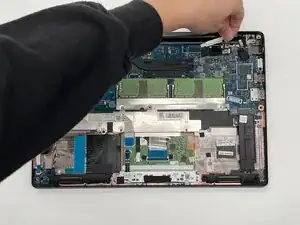

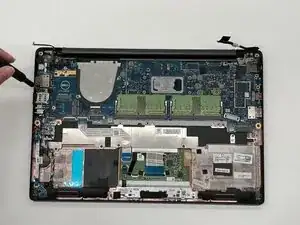

Осторожно потяните прямо вверх за язычок разъёма дисплея, чтобы отключить его.
Шаг 7

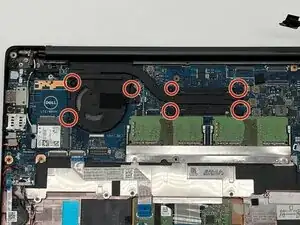

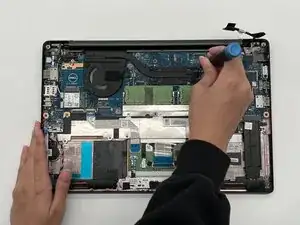

Используйте винт Phillips #0 и выкрутите семь 3 мм винтов, удерживающих вентилятор и радиатор.

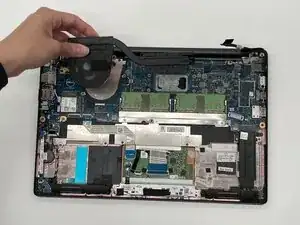

Снимите вентилятор и радиатор и отложите в сторону.
Шаг 8
Снимите три перекрёстных винта Phillips, удерживающих крышку SSD.
Снимите крышку SSD.
Шаг 9

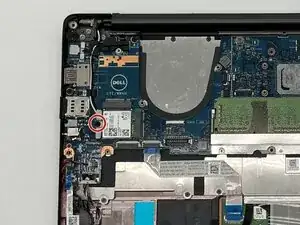

Снимите один винт Phillips, удерживающий WLAN-карту.
С помощью лопатки аккуратно поднимите WLAN-карту и извлеките её.
Шаг 10

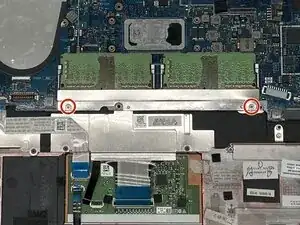

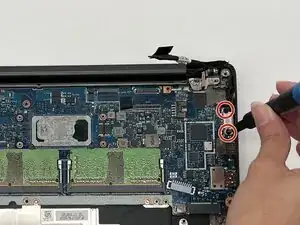

Снимите два винта Phillips на металлическом кронштейне под модулями ОЗУ.
Снимите кронштейн.
Шаг 11

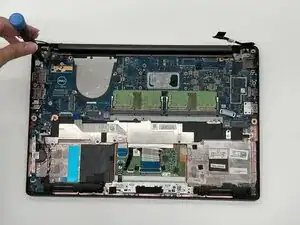

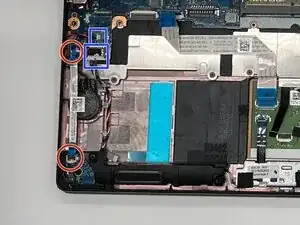

Снимите два 3 мм винта Phillips.

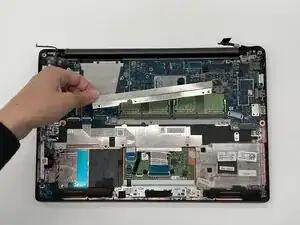

С помощью лопатки аккуратно поднимите металлическую пластину и отложите её в сторону.
Шаг 12

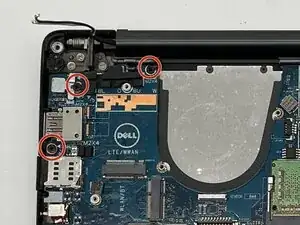

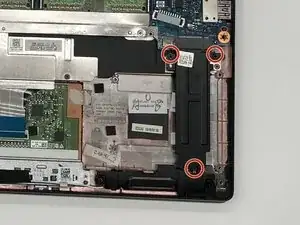

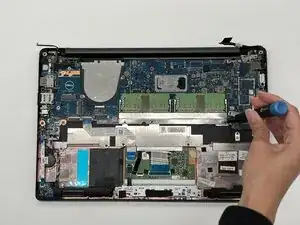

Возьмите крестовую отвёртку Philips #000 и выкрутите три выделенных 4 мм винта.
Шаг 13

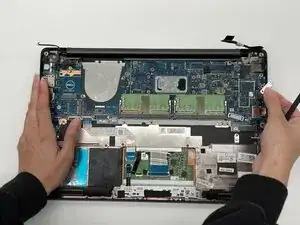

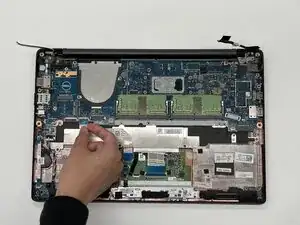

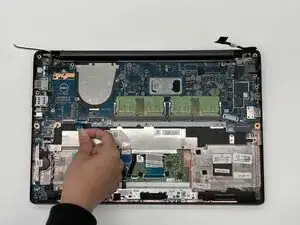

Поднимите фиксирующую защёлку ZIF, фиксирующую плёночный кабель.
Отключите плёночный кабель.
Шаг 14

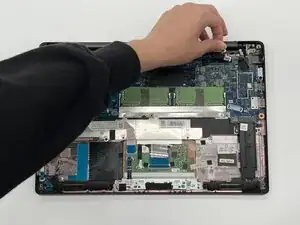

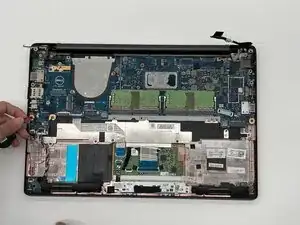

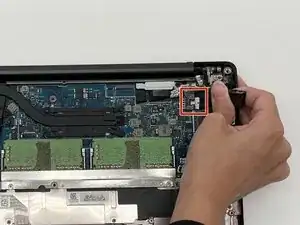

Осторожно потяните прямо наружу два удобных разъёма плёночных кабелей, чтобы отключить их.
Осторожно возьмитесь за боковые стороны двух JST-разъёмов и тяните прямо от гнезда.
Достаньте батарейку CMOS и отложите её в сторону.
Шаг 15

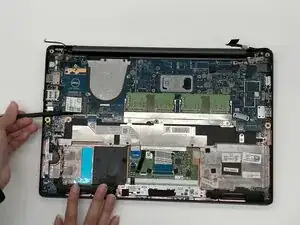

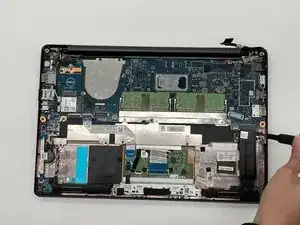

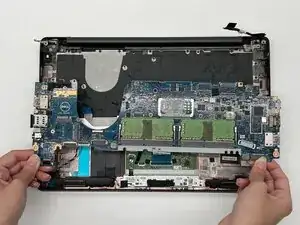

Осторожно схватите и поднимите старую материнскую плату и отложите её в сторону.
Возьмите новую материнскую плату и установите её на место, где находилась старая.
Заключение
Для повторной сборки устройства выполните вышеуказанные шаги в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному оператору R2 или e-Stewards.
Ремонт не удался? Попробуйте базовое устранение неисправностей или обратитесь за помощью к сообществу Answers.
