Замена вентилятора Dell Latitude 7390 (2‑в‑1)

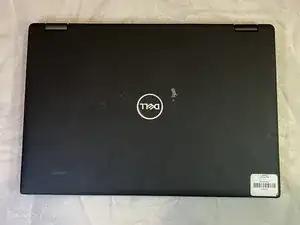

Расположите ноутбук Dell Latitude 7390 так, чтобы он был направлен к Вам, как при открытии.

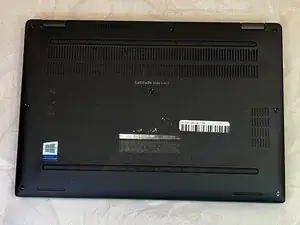

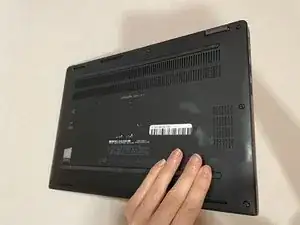

Переверните ноутбук так, чтобы нижняя панель была сверху.

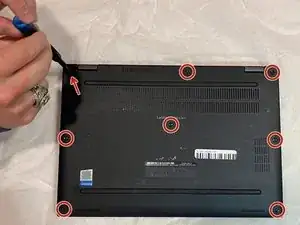

С помощью отвертки Phillips #1 отвинтите восемь винтов 6 мм по периметру нижней панели.

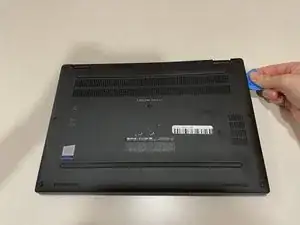

Используя инструмент для открытия или медиаторы, аккуратно пройдитесь по периметру и отожмите заднюю крышку.

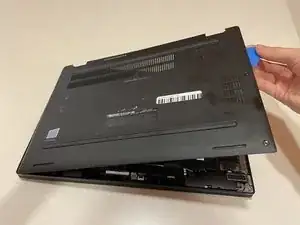

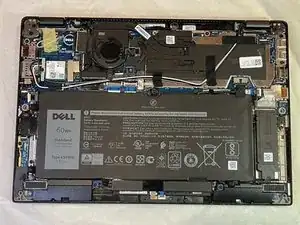

Наконец, снимите заднюю панель, чтобы открыть внутренности Dell Latitude 7390.

Убедитесь, что ноутбук ВЫКЛЮЧЕН и отключён от адаптера питания перед извлечением батареи.

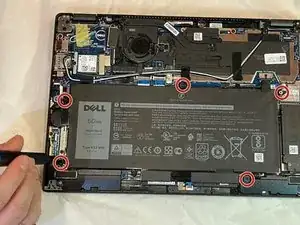

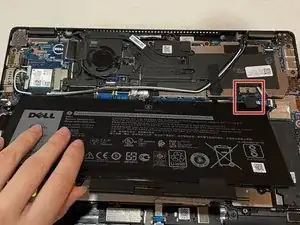

С помощью отвертки Phillips #1 отвинтите пять винтов 6 мм, фиксирующих батарею по её краям.

Будьте осторожны, не повредите разъём, не тяните слишком сильно за чёрную язычок.

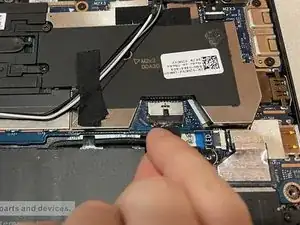

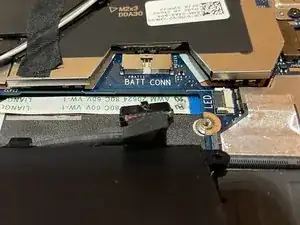

Потяните за чёрный язычок на верхней части разъёма, чтобы отключить батарею от материнской платы.

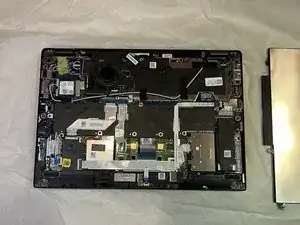

Аккуратно выньте батарею из ноутбука.

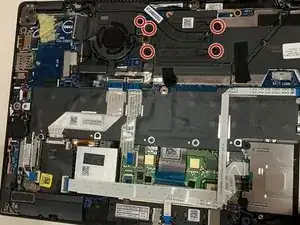

Снимите пять чёрных винтов, фиксирующих вентилятор и радиатор, используя отвертку Phillips #0.

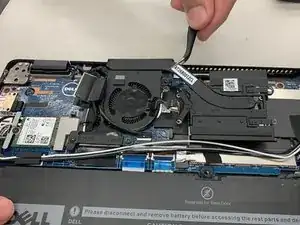

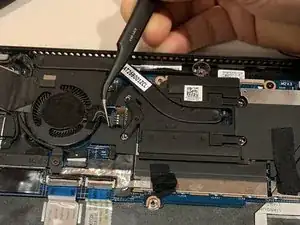

Используйте пинцет или пальцы, чтобы отсоединить разъём вентилятора.

Извлеките вентилятор из корпуса.
