Замена SSD в Dell Latitude 7410
Используйте это руководство, чтобы обновить или заменить SSD в ноутбуке Dell Latitude 7410.
Перед началом ремонта по возможности сделайте резервную копию существующего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD. Существует множество инструментов для этого; если вы не знакомы с процессом, эта статья — хорошее место для начала.
Шаг 1
Дайте батарее ноутбука разрядиться ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.
Отключите все кабели, полностью выключите ноутбук и закройте крышку.
Шаг 2
Используйте крестовую отвертку, чтобы ослабить восемь закреплённых винтов, крепящих заднюю крышку.
Шаг 3
Вставьте медиатор для вскрытия между правым краем задней крышки и рамой, чуть ниже среднего правого винта.
Шаг 4
Проведите медиатором вдоль правого края, чтобы освободить защёлки, фиксирующие заднюю крышку.
Шаг 5
Вставьте медиатор между левым краем задней крышки и рамой, рядом с вырезом для динамика.
Проведите медиатором вдоль левого края, чтобы освободить защёлки.
Шаг 6
Вставьте медиатор между задней крышкой и правым шарниром дисплея, чтобы освободить первую защёлку вдоль заднего края.
Проведите медиатором к левому шарниру, пока не освободится вторая защёлка.
Шаг 7
Вставьте медиатор между передним краем задней крышки и рамой, чуть правее нижнего левого винта.
Проведите медиатором к правому краю, пока передний край не отщёлкнется от рамы.
Шаг 8
Снимите заднюю крышку.
Шаг 9
Возьмитесь за чёрную вытяжную петлю на разъёме питания батареи и потяните строго вверх, чтобы отключить её.
Шаг 10

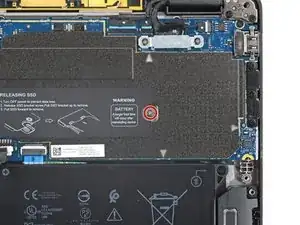

Используйте крестовую отвертку, чтобы отвинтить 2,7 мм винт, фиксирующий крышку SSD.

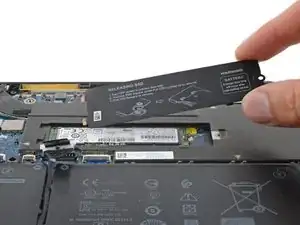

Снимите крышку SSD.
Шаг 11

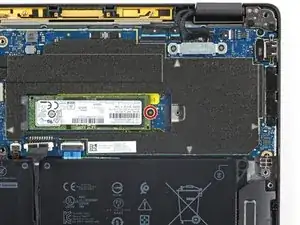

Используйте крестовую отвертку, чтобы отвинтить 3 мм винт, фиксирующий SSD.
Шаг 12

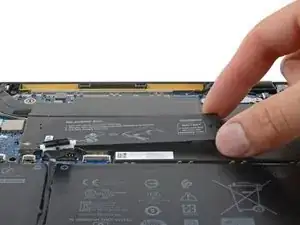

Разъём не поднимает SSD автоматически, как в некоторых ноутбуках — держите SSD прижатыми к корпусу при извлечении или вставке, чтобы не повредить разъём.

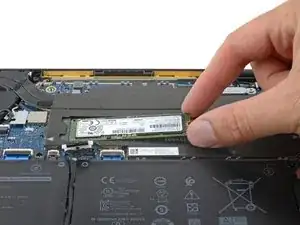

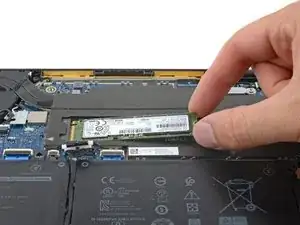

Возьмитесь за углы SSD, ближайшие к вырезу под винт, и потяните прямо из гнезда, чтобы извлечь его.
Если SSD застрял, слегка покачивайте его из стороны в сторону при вытягивании.
Заключение
Для обратной сборки устройства выполните эти шаги в обратном порядке.
Сдавайте электронику на переработку в пункты, сертифицированные по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте простую диагностику или обратитесь за помощью в сообщество Answers.
