Замена радиатора Dell Latitude 7410

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Используйте крестовую отвертку, чтобы ослабить восемь с удерживающих винтов, крепящих заднюю крышку.

Вставьте пластик для вскрытия между правым краем задней крышки и рамой, прямо под средним правым винтом.

Проведите инструментом вдоль правого края, чтобы отщёлкнуть защёлки, фиксирующие заднюю крышку.

Вставьте инструмент между левым краем задней крышки и рамой, рядом с вырезом для динамика.

Проведите инструментом вдоль левого края, чтобы отщёлкнуть защёлки.

Вставьте инструмент между задней крышкой и правым шарниром дисплея, чтобы освободить первую защёлку вдоль заднего края.

Проведите инструментом в сторону левого шарнира, пока не освободится вторая защёлка.

Вставьте инструмент между передним краем задней крышки и рамой, немного справа от нижнего левого винта.

Проведите инструментом к правому краю, пока передний край не отойдёт от рамы.

Снимите заднюю крышку.

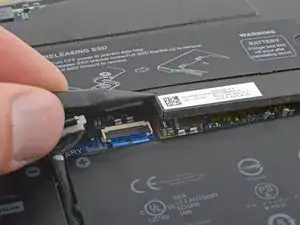

Возьмитесь за чёрную оттяжную петлю на штекере разъёма батареи и потяните строго вверх, чтобы отключить его.

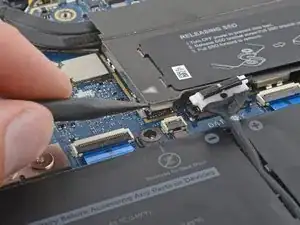

Используйте лопатку, чтобы попеременно нажимать по сторонам разъёма вентилятора и «вывести» его из гнезда.

Используйте крестовую отвертку, чтобы вынуть 3 мм винт, фиксирующий крышку разъёма WLAN.

Снимите крышку.

Используйте крестовую отвертку, чтобы вынуть два 3 мм винта, фиксирующие вентилятор.

Выдвиньте вентилятор из радиатора и извлеките его.

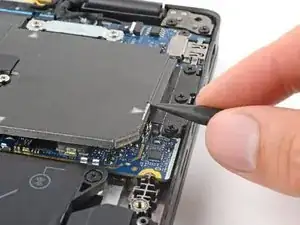

Используйте острие лопатки, чтобы отжать защитную крышку радиатора от её защёлок на материнской плате в этих местах:

Нижний левый угол, прямо под белой стрелкой

Нижняя середина, чуть левее QR-кода

Нижний правый угол, прямо над белой стрелкой

Белые стрелки указывают предпочитаемые места для поддевания. Тем не менее поддевание между крышкой и материнской платой в этих точках может повредить мелкие компоненты.

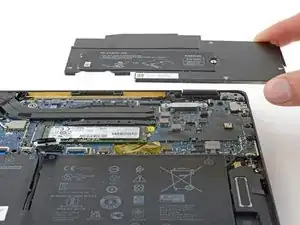

Снимите защитную крышку радиатора.

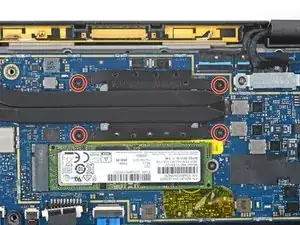

Используйте крестовую отвертку, чтобы вынуть четыре 3 мм винта, фиксирующие радиатор.

При сборке затягивайте эти винты в порядке «X». Например, начните с верхнего правого, затем нижнего левого, верхнего левого и, наконец, нижнего правого, чтобы равномерно сжать термопасту.

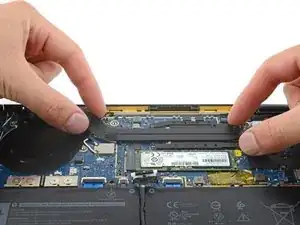

Отожмите радиатор от термопасты, скрепляющей его с процессором.

В зависимости от возраста ноутбука для этого может потребоваться некоторое усилие. Если он кажется застрявшим, аккуратно покрутите его взад-вперёд.

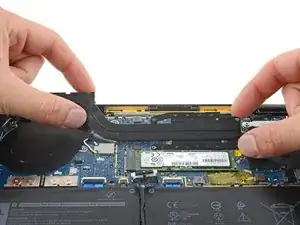

Снимите радиатор.

При сборке удалите старую термопасту с процессора и радиатора (если вы собираетесь его повторно использовать) и нанесите новую термопасту перед установкой радиатора.
