Dell Latitude 7410 Отключение антенн

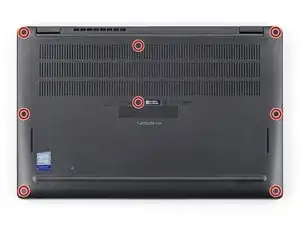

Используйте отвертку Phillips, чтобы ослабить восемь несъёмных винтов, закрепляющих заднюю крышку.

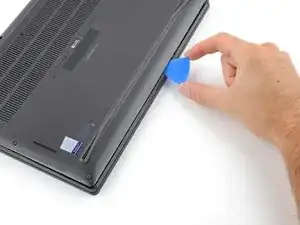

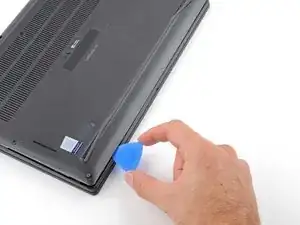

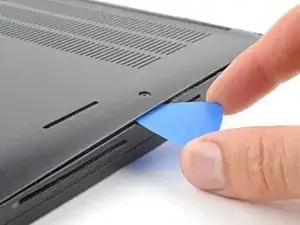

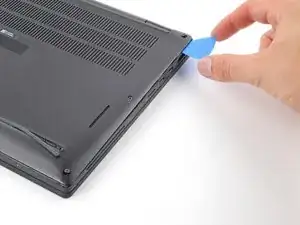

Вставьте лопатку для вскрытия между правым краем задней крышки и рамой, прямо ниже среднего правого винта.

Проводите лопаткой вдоль правого края, чтобы освободить защёлки, удерживающие заднюю крышку.

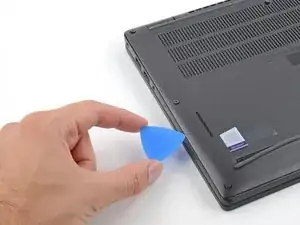

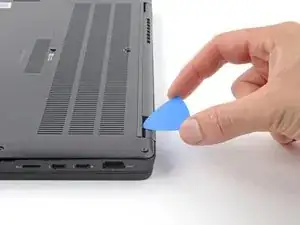

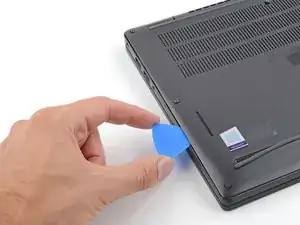

Вставьте лопатку между левым краем задней крышки и рамой, рядом с вырезом под динамик.

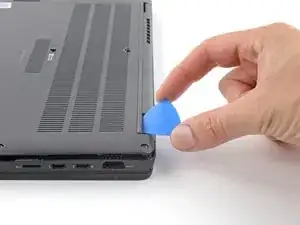

Проводите лопаткой вдоль левого края, чтобы освободить защёлки.

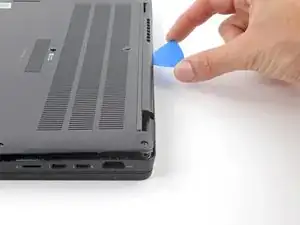

Вставьте лопатку между задней крышкой и правым шарниром экрана, чтобы отпустить первую защёлку вдоль заднего края.

Проводите лопаткой в сторону левого шарнира, пока не освободится вторая защёлка.

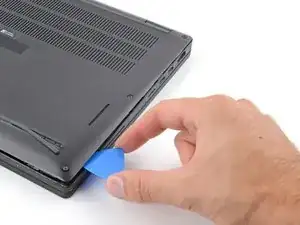

Вставьте лопатку между передним краем задней крышки и рамой, чуть правее нижнего левого винта.

Проводите лопаткой в сторону правого края, пока передний край не освободится от рамы.

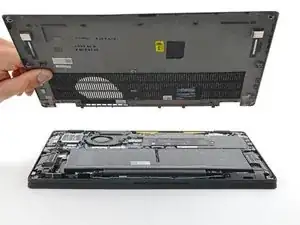

Снимите заднюю крышку.

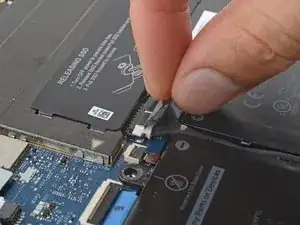

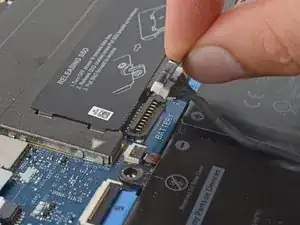

Возьмитесь за чёрную вытягивающую бирку на головке разъёма батареи и тяните прямо вверх, чтобы отключить его.

Если в вашем ноутбуке отсутствует WWAN-карта, пропустите следующие два шага.

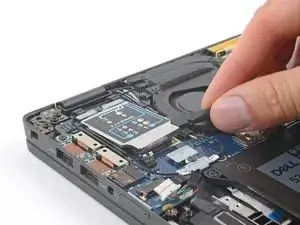

Используйте плоский конец лопатки, чтобы поддеть крышку отсека WWAN и отжать её от защёлок на плате ввода-вывода.

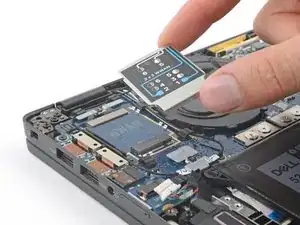

Снимите крышку.

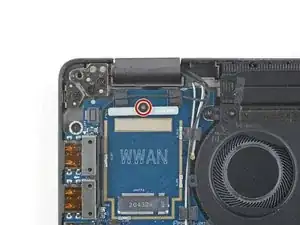

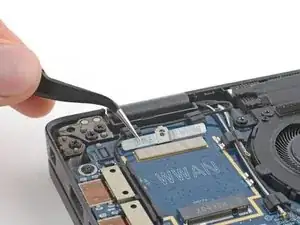

С помощью отвертки Phillips отвинтите винт 3 мм, удерживающий крепление кабеля WWAN.

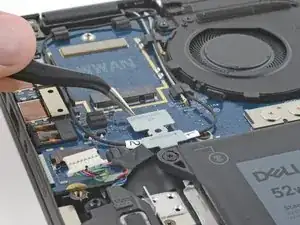

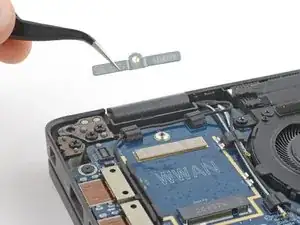

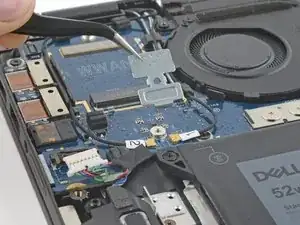

Снимите держатель кабеля.

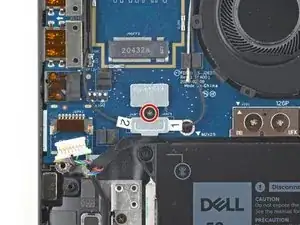

С помощью отвертки Phillips отвинтите винт 3 мм, удерживающий крепление антенного кабеля.

Снимите держатель антенного кабеля.

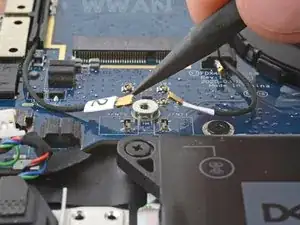

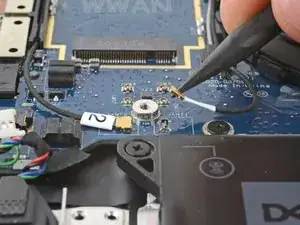

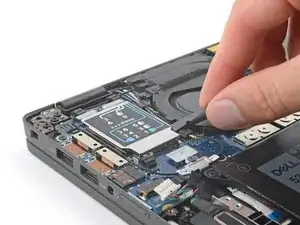

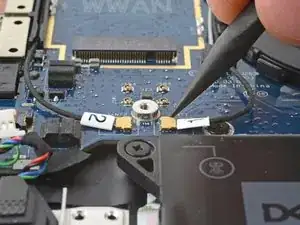

Используйте лопатку, чтобы отключить нажимные антенные разъёмы, обозначенные 1 и 2, поддев головки их разъёмов и тянув прямо вверх.

Для повторного присоединения нажимных разъёмов аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и получить необратимое повреждение.

На этих шагах показан ноутбук без WWAN-карты. Если в вашем ноутбуке она есть, отключите и снимите её сейчас.

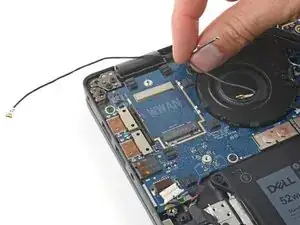

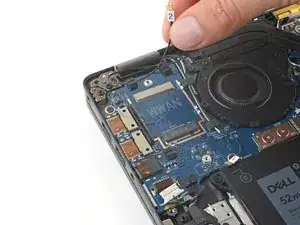

Поднимите антенные кабели из каналов прокладки на плате ввода-вывода и отведите их в сторону от платы.
