Замена SSD в Dell Latitude 7390 (2-в-1)
В этом руководстве показан процесс замены твердотельного накопителя (SSD) в ноутбуке Dell Latitude 7390.
Основная задача SSD — хранение данных на ноутбуке; обычно срок службы достигает 10 лет. Однако такие факторы, как перепады температуры, внешние или внутренние удары, а также вирусные атаки, могут потребовать замены раньше.
Перед началом ремонта убедитесь, что ноутбук выключен и отсоединён от сетевого адаптера.
Шаг 1
Разместите ноутбук Dell Latitude 7390 так, чтобы он был обращён к Вам так, как будто Вы собираетесь его открыть.
Шаг 2
Переверните ноутбук так, чтобы нижняя часть была сверху.
Шаг 3
Используя крестовую отвертку Phillips #1, отвинтите восемь винтов длиной 6 мм по периметру нижней крышки.
Шаг 4
С помощью инструмента для вскрытия или медиаторов аккуратно пройдитесь по периметру и подденьте заднюю крышку.
Шаг 5
Наконец, снимите заднюю панель, чтобы получить доступ к внутренностям Dell Latitude 7390.
Шаг 6
Убедитесь, что ноутбук ВЫКЛЮЧЕН и отсоединён от сетевого адаптера перед извлечением батареи.
С помощью крестовой отвертки Phillips #1 отвинтите пять винтов длиной 6 мм, крепящих батарею по её краям.
Шаг 7
Будьте осторожны, чтобы не повредить разъём, не тяните слишком сильно за чёрную язычок.
Потяните чёрный язычок сверху разъёма, чтобы отсоединить батарею от материнской платы.
Шаг 8
Осторожно извлеките батарею из ноутбука.
Шаг 9

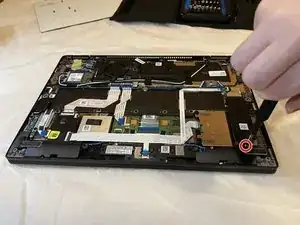

Используя крестовую отвертку, отвинтите винт длиной 6 мм, фиксирующий крышку SSD.
Шаг 10

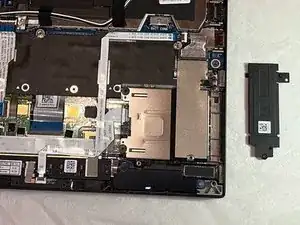

Удалите карту SSD из-под серебристой пластины.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
