Замена порта USB‑C в Lenovo Yoga 920-13IKB

Переверните устройство, чтобы получить доступ к винтам на задней крышке.

Удалите десять винтов Torx T5 длиной 5 мм на задней крышке, чтобы ослабить крышку.

Подденьте заднюю крышку инструментом iFixit Opening Tool, чтобы приподнять её.

Оттяните крышку рукой, чтобы освободить защёлку, удерживающую центр крышки на месте.

Удалите двенадцать винтов Phillips #00 длиной 5 мм, чтобы ослабить материнскую плату.

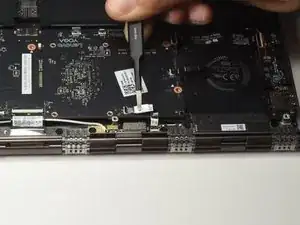

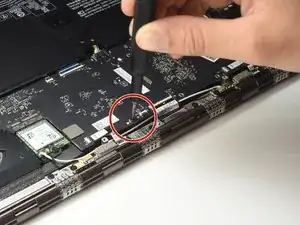

Поднимите десять плоских разъёмов, удерживающих материнскую плату, с помощью iFixit Opening Tool, чтобы освободить плату.

Выньте ленточные кабели из открытых разъёмов с помощью пинцета iFixit Tweezers, чтобы освободить материнскую плату.

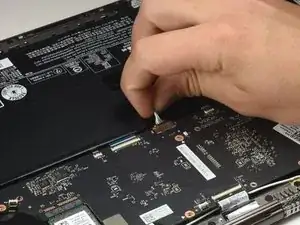

Отключите аккумулятор, вытащив группу ленточных проводов из верхней части материнской платы.

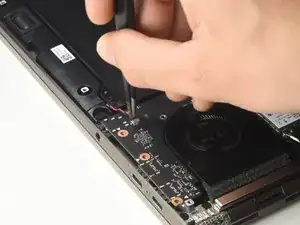

Отключите красный и чёрный провод от материнской платы с помощью пинцета iFixit Tweezers.

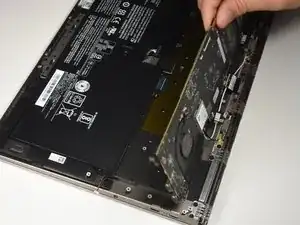

Поднимите материнскую плату параллельно петле устройства.

Осторожно оттяните плату от вырезов под порты USB‑C и аудиовыхода, чтобы вынуть материнскую плату из корпуса устройства.

Не вытягивайте материнскую плату полностью, пока не будет отключена зелёная плата питания переменного тока.

Отключите зелёную плату питания переменного тока, вставленную в материнскую плату, аккуратно вытащив её руками.

Переверните материнскую плату, чтобы получить доступ к её обратной стороне.

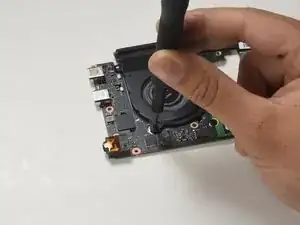

Удалите четыре винта JIS #00 длиной 3 мм с помощью отвертки.

Удалите один винт Phillips #00 длиной 3 мм с помощью отвертки.

Винты остаются прикреплёнными к динамику при снятии с материнской платы.

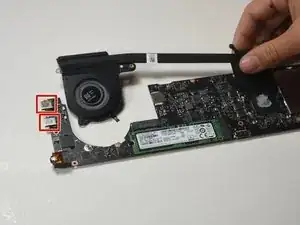

Отсоедините вентиляторы от материнской платы, чтобы изолировать её для замены.

Замените материнскую плату для замены портов USB‑C.
