Замена материнской платы Asus ROG Strix GL702VS
Это пошаговое руководство по извлечению материнской платы из ноутбука ASUS Republic of Gamers STRIX GL702VS. Если установлено, что материнская плата неисправна, воспользуйтесь этим руководством для её удаления и замены. Распространённые проблемы включают сбои при загрузке, такие как неинициализация процессора или графического процессора при запуске. Обратитесь к руководству по устранению неполадок iFixit, чтобы помочь определить проблему. Номер детали для новой материнской платы будет различаться в зависимости от выбранного процессора, графического процессора и оперативной памяти.
Помните, что компоненты компьютера хрупкие. Будьте осторожны с защёлками и проводкой при разборке и сборке компьютера. Они легко ломаются или защемляются. Также может быть полезно сделать фотографию прокладки проводки и расположения компонентов перед разборкой для ориентировки при сборке. Обратите внимание, что в этом устройстве используются винты разной длины. Следите за их расположением.
Шаг 1

Переверните компьютер так, чтобы дно ноутбука было обращено вверх.
Шаг 2

Удалите десять винтов JIS №0 по периметру корпуса ноутбука.
Два нижних винта немного короче.
Шаг 3

Используйте джимми, чтобы аккуратно освободить каждую сторону нижней крышки.
Шаг 4

Поднимите заднюю крышку от компьютера.
Вы можете услышать щелчки или треск. Это просто защёлки в пластике, которые отщёлкиваются.
Шаг 5


Удалите четыре винта 4,8 мм JIS №0 (по два на каждый вентилятор).
Шаг 6

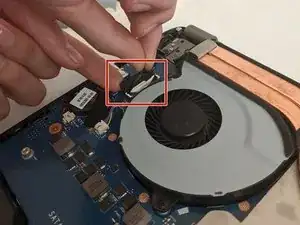

Отсоедините разъём вентилятора на материнской плате с помощью пинцета.
Будьте осторожны, маленькие защёлки и провода легко повредить.
Шаг 7

Аккуратно приподнимите каждый вентилятор и выньте его из посадочного места.
Шаг 8

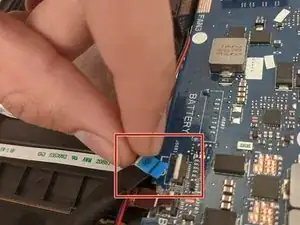

Отсоедините разъём экрана, слегка вытянув защёлку.
Провода хрупкие; для отсоединения не требуется большое усилие.
Шаг 9

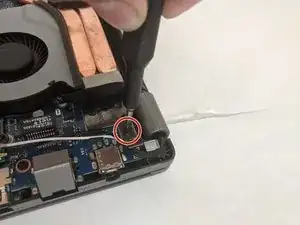

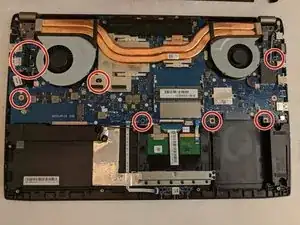

Удалите семь винтов 4 мм JIS №0 с материнской платы.
Один винт может быть скрыт и потребует отсоединения разъёма экрана.
Шаг 10

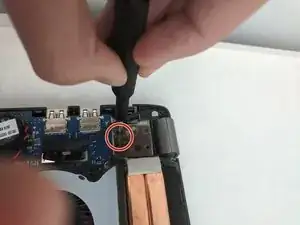

Открутите два винта 6,5 мм JIS №0, расположенные в верхних углах материнской платы.
Шаг 11

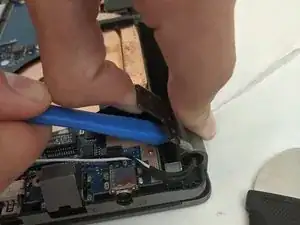

С помощью инструмента для вскрытия приподнимите язычки, фиксирующие экран к основанию.
Шаг 12

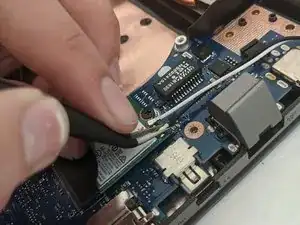

Отсоедините антенну Wi‑Fi, отключив чёрный и белый провода, расположенные за разъёмом Ethernet.
При сборке обратите внимание на соответствующие треугольники для каждого провода.
Шаг 13

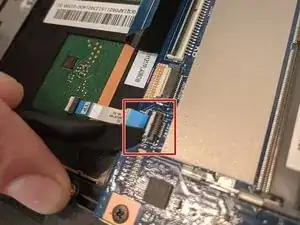

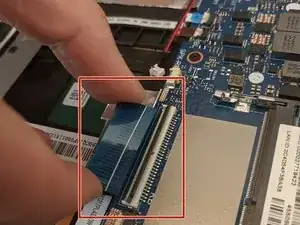

Используйте лопатку, чтобы поднять защёлки разъёмов на материнской плате и вытащить четыре ленточных кабеля.
Шаг 14

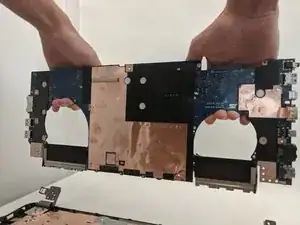

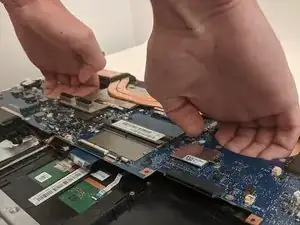

Возьмите материнскую плату за область вокруг вентиляторов и поднимите вверх.
Не применяйте силу. Если ощущается сопротивление, вернитесь в начало этого руководства, чтобы убедиться, что все винты и разъёмы удалены.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
