Снятие SSD — Framework Laptop 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть беззвучным.

Если во время ремонта вы случайно включите ноутбук, удерживайте кнопку питания в течение 10 секунд, чтобы его выключить.

Убедитесь, что в комплектной отвертке Framework установлен бит Torx T5 (обозначен как T-5) наружу. Если он установлен иначе, выньте бит и переверните его.

Положите ноутбук Framework экраном вниз на чистую рабочую поверхность.

С помощью комплектной отвертки Framework полностью ослабьте восемь удерживаемых винтов Torx T5 на нижней панели ноутбука.

Большинство винтов в вашем ноутбуке Framework (включая эти) являются удерживаемыми — они предназначены для того, чтобы оставаться на месте после ослабления.

Переверните ноутбук так, чтобы он оказался экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Захватите крышку над клавиатурой (Input Cover) пальцами в вырезах шарнира.

Поднимите вверх, чтобы откинуть крышку от основания ноутбука.

Крышка удерживается магнитами, поэтому вы почувствуете некоторое сопротивление. Если кажется, что она застряла, проверьте, полностью ли вы ослабили все винты на нижней панели ноутбука.

Снимите крышку над клавиатурой.

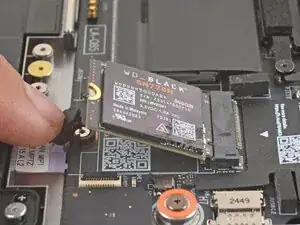

Нажмите пальцем на чёрную защёлку SSD, чтобы освободить SSD.

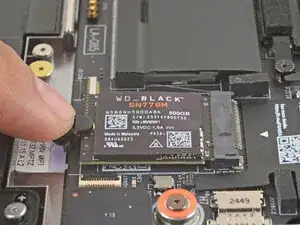

После отпирания SSD отщёлкнется и поднимется под углом.

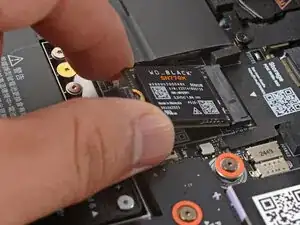

Возьмитесь за SSD за края и потяните его из разъёма.

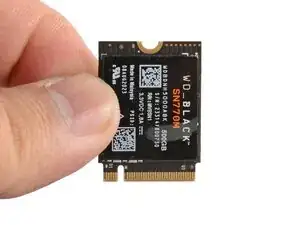

Снимите SSD.
