Замена клавиатуры Lenovo ThinkPad X1 Carbon 6-го поколения

Используйте крестовую отвертку Phillips #0, чтобы отвинтить пять винтов, фиксирующих заднюю крышку к ноутбуку.

Винты полностью не выкручиваются из задней крышки. Ослабьте их до полной подвижности.

Используйте монтировку (Jimmy), чтобы приподнять крышку прямо вверх со штифтов расположения.

Хотя на изображении показан металлический инструмент для раскрытия, мы рекомендуем использовать пластиковые инструменты, чтобы минимизировать косметические повреждения.

Снимите заднюю крышку.

Если при подъёме крышки вы ощущаете сопротивление, проверьте винты — возможно, какой‑то из них ещё сидит в резьбе.

Используйте крестовую отвертку Phillips #0, чтобы снять четыре винта 5 мм, фиксирующих батарею к корпусу ноутбука.

Выньте батарею, приподнимая её от верхнего края ноутбука, затем оттяните от материнской платы.

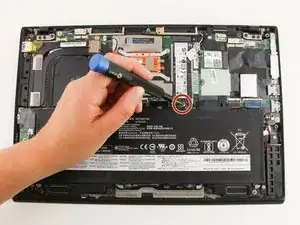

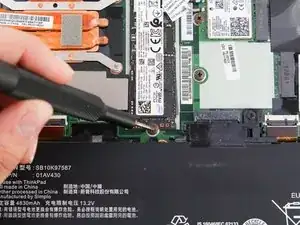

Используйте крестовую отвертку Phillips #0, чтобы снять один винт, фиксирующий SSD к материнской плате.

Аккуратно извлеките SSD, приподняв его и вытянув из разъёма в сторону батареи ноутбука.

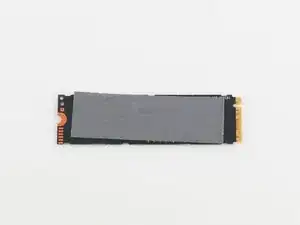

Осторожно снимите термопрокладку с тыльной стороны SSD.

Если термопрокладка в хорошем состоянии, её можно повторно использовать, установив на заменяемый SSD.

Используйте крестовую отвертку Phillips #0, чтобы ослабить четыре винта, фиксирующие вентилятор к материнской плате.

Винты полностью не выкручиваются из крепления вентилятора. Ослабьте их до полной подвижности.

Используйте пинцет с нейлоновыми наконечниками или пальцы, чтобы осторожно потянуть кабель питания вентилятора в сторону SSD, отключив его от контактов.

Убедитесь, что тянете все контакты одновременно.

Используйте пластиковую лопатку, чтобы приподнять крепление вентилятора.

Пальцами аккуратно потяните вентилятор по диагонали в сторону от места соединения.

Переверните вентилятор, чтобы открыть внутреннюю часть.

При необходимости очистите вентилятор или удалите и замените термопасту.

Отсоедините каждую из 7 основных ленточных шлейфов, соединяющих материнскую плату с остальными компонентами ноутбука.

Отсоедините последний ленточный шлейф так же, как и предыдущие.

Эти разъёмы и кабели очень хрупкие. Обращайтесь осторожно.

Для красных и оранжевых кабелей используйте медиатор (spudger), чтобы приподнять чёрную пластиковую планку.

Планку следует приподнять до момента, когда она будет легко поддаваться движению.

Поместите медиатор под кабели, чтобы отсоединить их от карты WLAN.

Для этого шага также можно использовать пинцет или крючок.

Используйте крестовую отвертку Phillips #00, чтобы снять два винта 3 мм, фиксирующие монтажную планку IO.

Кронштейны антенн служат креплением материнской платы к корпусу устройства.

Снимите два винта крепления антенны 3 мм, используя крестовую отвертку Phillips #00.

Поднимите от места расположения винта в вашу сторону. Затем потяните в сторону винта, чтобы снять кронштейн.

Отсоедините белый и чёрный провода от их прижимных соединений. Убедитесь, что вы держите за гнездо коннектора, а не за провод.

Корпус слота SD-карты непосредственно прикреплён к устройству.

Снимите и выкрутите два винта 5 мм с помощью крестовой отвертки Phillips #0.

Используя насадку для винта SIM-карты iFixit, надавите в отверстие, чтобы отсоединить слот SD-карты от устройства.

Используйте крестовую отвертку Phillips #00, чтобы снять каждую из оставшихся четырёх винтов 3 мм, фиксирующих материнскую плату к корпусу.

Поднимите от верхней части платы в вашу сторону.

Оттяните от стороны разъёмов ввода-вывода, чтобы извлечь материнскую плату.

Осторожно отсоедините шнур от дочерней платы.

Используйте отвёртку PH0, чтобы вывинтить три 2 мм винта, удерживающие дочернюю плату.

Снимите дочернюю плату (объясняется в другом руководстве).

Используйте отвёртку PH0, чтобы вывинтить два 2 мм винта, удерживающие USB‑порт.

Снимите ленту, закрывающую винты, удерживающие клавиатуру.

Будьте осторожны, чтобы не потерять винты.

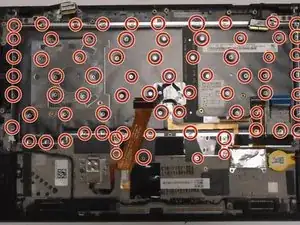

Снимите семьдесят два 0,5 мм винта, удерживающие клавиатуру.

Это разрушит клейкую фиксацию, это необходимо.

Осторожно выталкивайте клавиатуру спереди, начиная от края (на иллюстрации показан левый край).
