Замена дисплея Lenovo ThinkPad X1 Carbon 6-го поколения

Ноутбуки

Перед использованием этого руководства обратитесь к странице устранения неполадок, чтобы диагностировать проблему и проверить, можно ли её устранить без замены устройства.

Другое название дисплея — экран. Необходимо заменить дисплей, если он треснул или работает с искажениями, которые мешают выполнению обычных задач. Замена изношенного или неисправного дисплея поможет лучше использовать ноутбук, так как позволит корректно отображать выполняемые вами действия.

Lenovo предлагает четыре типа дисплеев для ThinkPad X1 Carbon 6-го поколения, и это руководство по замене применимо ко всем четырём. Четыре дисплея включают: 14-дюймовый FHD (1920 x 1080) IPS с антибликовым покрытием 300 нит, 14-дюймовый FHD (1920 x 1080) IPS с антибликовым покрытием и мультитачем, 300 нит, 14-дюймовый WQHD (2560 x 1440) IPS с антибликовым покрытием 300 нит и 14-дюймовый HDR WQHD (2560 x 1440) IPS глянцевый с Dolby Vision 500 нит. Разрешения дисплеев указаны в скобках.

Если вы будете внимательно следовать руководству, вы сможете заменить дисплей без осложнений. Обязательно выключите ноутбук перед началом ремонта и отсоедините его от источника питания.

Шаг 1

Используйте отвертку Phillips #0, чтобы выкрутить пять винтов, крепящих заднюю крышку к ноутбуку.

Винты не вынимаются полностью из задней крышки. Отпустите их до тех пор, пока они полностью не раскрутятся.

Шаг 2

Используйте лопатку, чтобы приподнять крышку непосредственно с направляющих штырей.

Хотя на изображении показан металлический инструмент для открытия, мы рекомендуем использовать пластиковые инструменты для минимизации косметических повреждений.

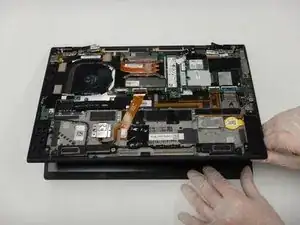

Снимите заднюю крышку.

Если при подъёме крышки вы чувствуете сопротивление, проверьте винты — возможно, какой‑то из них ещё ввинчен в корпус.
