Замена материнской платы Lenovo ThinkPad X1 Carbon 6-го поколения

Используйте крестовую отвертку Phillips #0, чтобы открутить пять винтов, фиксирующих заднюю крышку к ноутбуку.

Винты не полностью вынимаются из задней крышки. Ослабьте до тех пор, пока винты не станут полностью свободными.

Используйте лопатку, чтобы поднять крышку прямо вверх с направляющих штырей.

Хотя на изображении показан металлический инструмент для вскрытия, мы рекомендуем использовать пластиковые инструменты, чтобы минимизировать косметические повреждения.

Снимите заднюю крышку.

Если при поднятии крышки Вы ощущаете сопротивление, проверьте винты — возможно, какой‑то из них всё ещё закручен в корпус.

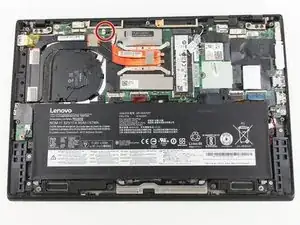

Используйте крестовую отвертку Phillips #0, чтобы ослабить четыре винта, фиксирующие вентилятор к материнской плате.

Винты не полностью вынимаются из крепления вентилятора. Ослабьте до тех пор, пока винты не станут полностью свободными.

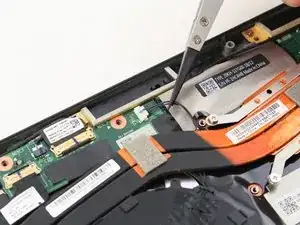

Используйте пинцет с нейлоновым наконечником или пальцы, чтобы осторожно потянуть силовой кабель вентилятора в сторону SSD, отсоединив его от контактов.

Следите за тем, чтобы тянуть все проводники одновременно.

Используйте пластиковую лопатку для вскрытия, чтобы приподнять крепление вентилятора.

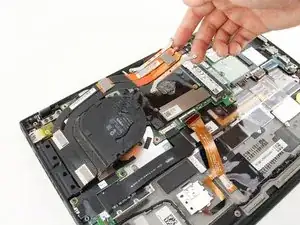

Пальцами осторожно потяните вентилятор по диагонали в сторону от места соединения.

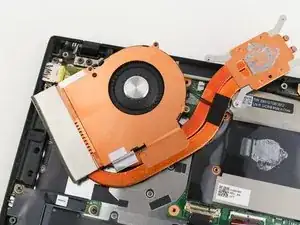

Переверните вентилятор, чтобы открыть внутреннюю часть.

При необходимости очистите вентилятор или удалите и замените термопасту.

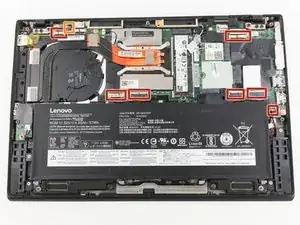

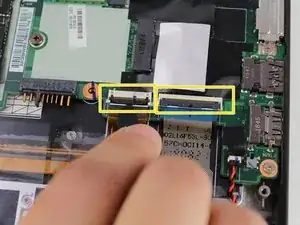

Отсоедините каждый из 7 основных ленточных кабелей, соединяющих материнскую плату с остальными компонентами ноутбука.

Отсоедините последний ленточный кабель так же, как и предыдущие.

Эти разъёмы и кабели очень хрупкие. Обращайтесь с ними осторожно.

Для красного и оранжевого кабелей используйте лопатку, чтобы приподнять чёрную пластмассовую защёлку.

Защёлку следует приподнять до положения, в котором она будет легко поддаваться.

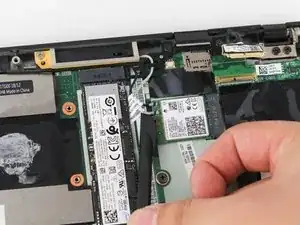

Поместите лопатку под кабели, чтобы отсоединить их от карточки WLAN.

На этом этапе также можно использовать пинцет или крючок.

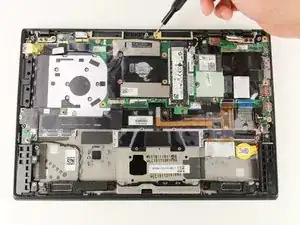

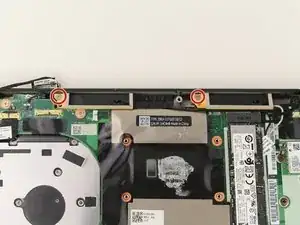

Используйте крестовую отвертку Phillips #00, чтобы удалить два винта 3 мм, фиксирующих монтажную планку IO.

Крепления антенн служат монтажной опорой для фиксации материнской платы в устройстве.

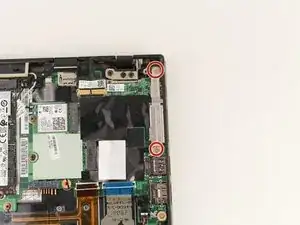

Удалите два винта 3 мм крепления антенны с помощью крестовой отвертки Phillips #00.

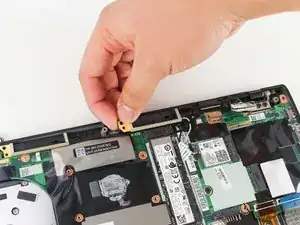

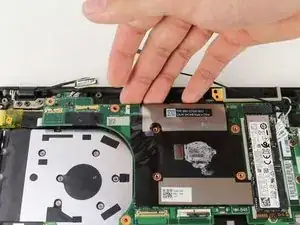

Поднимите от места расположения винта в вашу сторону. Затем потяните в сторону винта, чтобы снять планку.

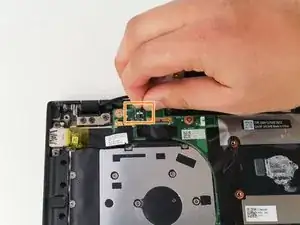

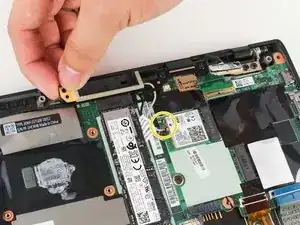

Отсоедините белый и чёрный провода от надавливаемых соединителей. Держитесь за головку разъёма, а не за провод.

Корпус держателя слота SD карты непосредственно прикреплён к устройству.

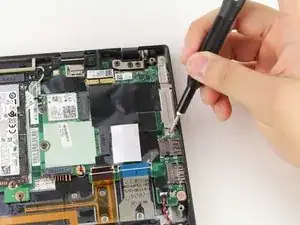

Удалите и выкрутите два винта 5 мм крестовой отверткой Phillips #0.

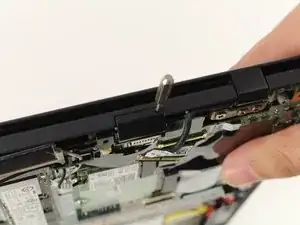

Используя насадку для винтов SIM-карты iFixit, нажмите в отверстие, чтобы отсоединить слот SD карты от устройства.

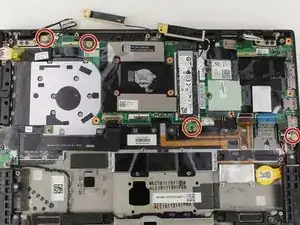

Используйте крестовую отвертку Phillips #00, чтобы выкрутить каждый из четырёх оставшихся винтов 3 мм, фиксирующих материнскую плату к корпусу.

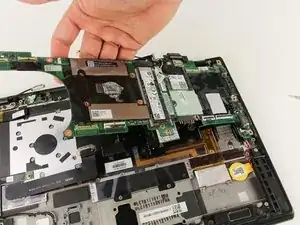

Поднимите материнскую плату с верхней части в вашу сторону.

Оттяните от стороны IO портов, чтобы извлечь материнскую плату.
