Замена тачпада Lenovo IdeaPad Yoga 11S
Сначала необходимо снять верхний модуль Yoga 11S, чтобы получить доступ к тачпаду. Верхний модуль содержит тачпад и клавиатуру, однако заменяется только тачпад.
Шаг 1
Перед снятием любых деталей обязательно выключите устройство.
Положите ноутбук так, чтобы нижняя крышка была направлена вверх.
Используйте крестовую отвертку Phillips #0, чтобы вывернуть десять винтов 1,9 мм, которые крепят нижнюю крышку.
С помощью инструмента для вскрытия аккуратно подденьте резиновые накладки.
Снимите два винта под резиновыми накладками крестовой отверткой — они фиксируют клавиатуру.
Шаг 2
Переверните ноутбук и откройте дисплей.
Поднимите край клавиатуры, расположенный ближе всего к тачпаду.
Аккуратно отсоедините шлейф клавиатуры от корпуса ноутбука.
Снимите клавиатуру.
Шаг 3
Выверните два винта, фиксирующие среднюю рамку.
Шаг 4
Схватите передний край верхнего модуля и аккуратно приподнимите его.
К верхнему модулю прикреплены три шлейфа, ведущие к материнской плате. Поднимайте осторожно, чтобы не повредить их.
Осторожно вытяните три шлейфа из разъемов.
Полностью снимите верхний модуль с устройства.
Шаг 5
Разместите снятую верхнюю панель так, как она сидит на клавиатуре и тачпаде. Внутренняя часть верхней панели должна быть обращена вверх.

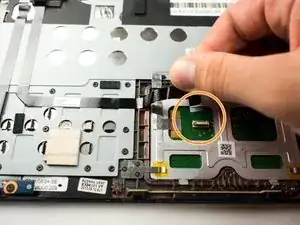

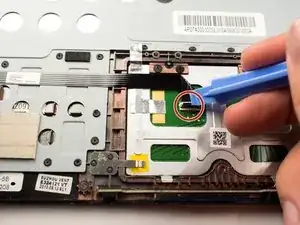

Используя пластиковый инструмент для вскрытия, приподнимите фиксирующую защелку, чтобы отсоединить ZIF-разъем.
Аккуратно извлеките кабель тачпада из гнезда.
Шаг 6

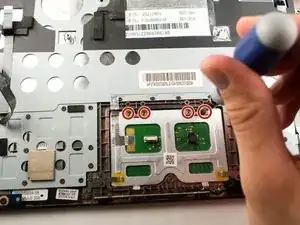

Найдите четыре винта 1,6 мм, соединяющие тачпад с верхним корпусом.
Используйте крестовую отвертку Phillips #00, чтобы вывернуть винты.
Шаг 7
Переверните верхний модуль так, чтобы клавиатура оказалась сверху.
Аккуратно вытолкните тачпад из посадочного места.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
