Замена батареи IdeaPad Yoga 13

Перед началом разборки выключите ноутбук.

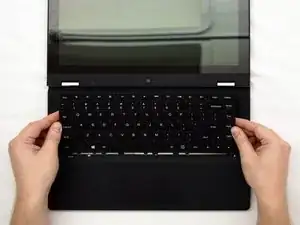

Откройте ноутбук, чтобы найти клавиатуру.

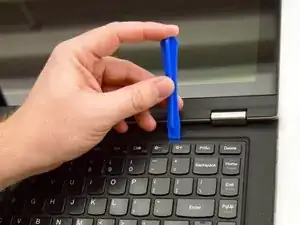

Вставьте пластиковый инструмент для поддевания в зазор между клавиатурой и корпусом ноутбука.

Осторожно проведите инструментом по верхней и боковым сторонам клавиатуры, чтобы отщелкнуть 9 защёлок, удерживающих клавиатуру.

Поднимите клавиатуру, затем поверните её к себе и положите лицевой стороной вниз на тачпад и подлокотники.

Будьте осторожны при подъёме клавиатуры. Шлейф, соединяющий её с материнской платой, очень короткий, а разъём хрупкий.

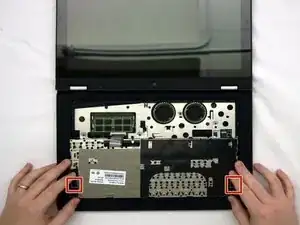

Верхние углы клавиатуры могут быть приклеены к рамке ноутбука двусторонней лентой. См. прямоугольники на изображении 3. Будьте внимательны при подъёме и повороте клавиатуры к себе.

Найдите шлейф, соединяющий клавиатуру с материнской платой.

Используйте кончик инструмента для поддевания, чтобы приподнять чёрную защёлку на разъёме.

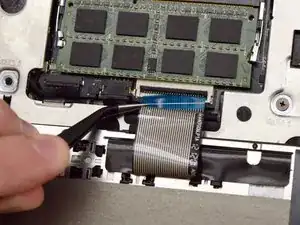

Пинцетом аккуратно выньте шлейф из разъёма.

При повторной установке шлейфа будьте осторожны.

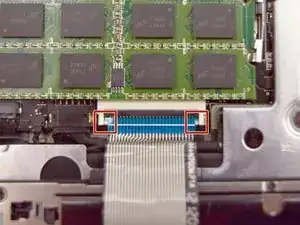

Убедитесь, что вырезы на конце шлейфа совпадают с выступами на разъёме.

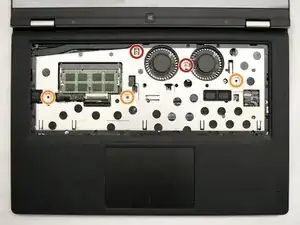

Найдите и удалите винты, удерживающие рамку на корпусе ноутбука:

Два винта Phillips 3 мм

Три винта Phillips 5.5 мм

Переверните ноутбук.

Найдите и удалите винты, удерживающие рамку к нижней панели:

Десять винтов Phillips 4.5 мм

Теперь рамка ничем не закреплена на корпусе ноутбука. Однако остаются два кабеля, соединяющие рамку с материнской платой. Удерживайте рамку в положении до отсоединения кабелей.

Переверните ноутбук обратно.

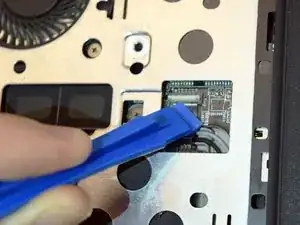

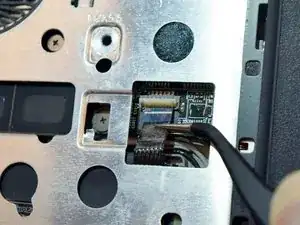

Найдите небольшой шлейф тачпада и используйте инструмент для поддевания, чтобы приподнять чёрную защёлку на разъёме.

Пинцетом аккуратно вытащите шлейф из разъёма.

Вы можете использовать прозрачную пластиковую вкладку на верхней части шлейфа, чтобы помочь вынуть кабель.

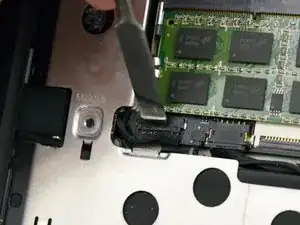

Найдите кабель платы питания и отсоедините его, потянув штекер кабеля в сторону передней части ноутбука.

Вы можете использовать металлическую лопатку, чтобы выдвинуть штекер из гнезда.

Будьте осторожны, чтобы не повредить гнездо.

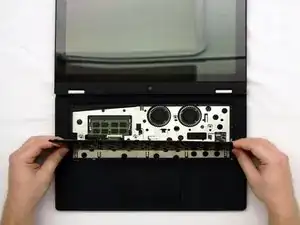

Снимите рамку клавиатуры с ноутбука. Рамка закреплена на шасси 10 пластиковыми защёлками по периметру, которые можно освободить пластиковым инструментом для поддевания.

Возможно, придётся развернуть экран, чтобы получить необходимый зазор у петель.

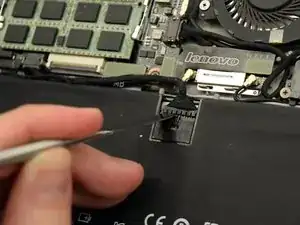

Отключите кабель батареи.

Вы можете использовать металлическую лопатку, чтобы выдвинуть штекер из гнезда.

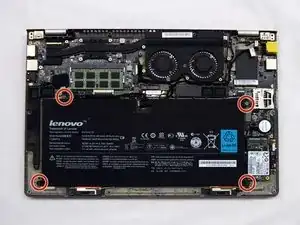

Снимите винты, удерживающие батарею на шасси:

Четыре винта Phillips 4 мм

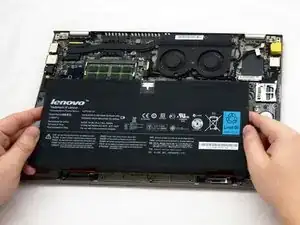

Аккуратно выньте батарею из ноутбука.

Обращайтесь с батареей осторожно. Не допускайте её изгиба и проколов.
