Замена Wi‑Fi карты Lenovo IdeaPad Yoga 13
Замена Wi‑Fi карты — полуинвазивный ремонт, который следует предпринимать только если компьютер не распознаёт беспроводную антенну. Этот значок в панели уведомлений в правом нижнем углу, который обычно указывает на беспроводное подключение, будет выглядеть как маленький квадратик с выходящим из него проводом.
ПРИМЕЧАНИЕ: Крайне важно убедиться, что Wi‑Fi НЕ ОТКЛЮЧЕН на Вашем устройстве перед началом ремонта, поскольку это может быть причиной неисправности, и попытка ремонта лишь увеличит риск повреждений.
Шаг 1

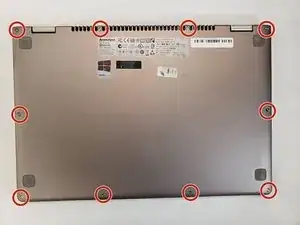

Снимите десять винтов с задней панели ноутбука с помощью отвёртки Torx T4.
Снимите заднюю панель устройства.
Шаг 2

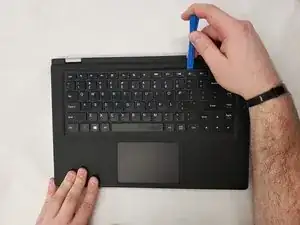

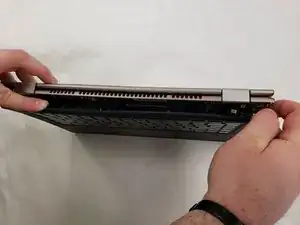

Используйте синее приспособление для вскрытия, чтобы аккуратно дальше отделить рамку клавиатуры.
Осторожно нажмите на клавиатуру. Она должна легко защёлкнуть и выйти из посадочного места.
Шаг 3

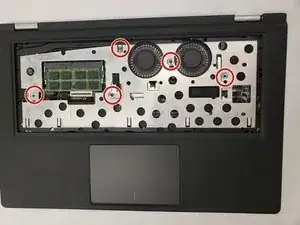

Чтобы снять рамку клавиатуры (чёрную крышку, содержащую тачпад), выкрутите пять винтов отвёрткой Phillips #0.
Шаг 4

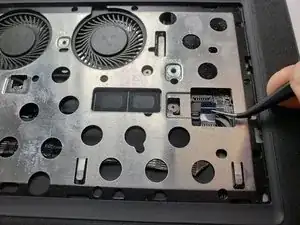

Отключите разъёмы от материнской платы, включая разъёмы мыши и клавиатуры.
Шаг 5

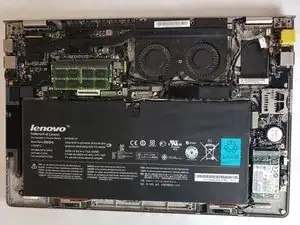

Снимите внешнюю рамку, чтобы открыть всю внутреннюю компоновку компьютера.
Шаг 6

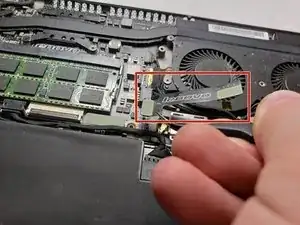

Снимите ленточный кабель, закрывающий плату, отключив два контактных соединения по обеим сторонам.
Шаг 7

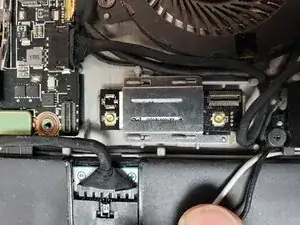

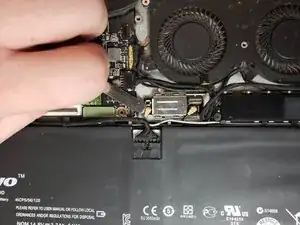

Отключите белый и чёрный антенные кабели.
Шаг 8

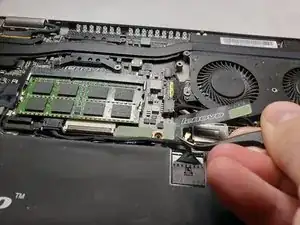

Поднимите правый нижний рычаг на металлическом креплении Wi‑Fi карты.
Сдвиньте крепление влево, чтобы отсоединить его от четырёх пластиковых опор, удерживающих его.
Шаг 9
Поднимите и извлеките плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
