Замена дисплея Lenovo IdeaPad Yoga 11S
Необходимо снять верхнюю сборку, чтобы получить доступ к дисплею. В этом руководстве также показано, как снять верхнюю сборку для доступа к креплениям и кабелям дисплея.
Шаг 1
Не забудьте полностью выключить устройство перед снятием каких‑либо частей.
Разместите ноутбук так, чтобы нижняя крышка была обращена вверх.
Используйте отвертку Phillips #0, чтобы выкрутить десять винтов 1.9 мм, удерживающих нижнюю крышку.
Используйте инструмент для вскрытия, чтобы аккуратно отподнять резиновые накладки.
С помощью крестовой отвертки выкрутите два винта под резиновыми накладками, которые фиксируют клавиатуру.
Шаг 2
Переверните ноутбук и откройте экран.
Поднимите край клавиатуры, расположенный ближе к тачпаду.
Осторожно отключите ленточный кабель клавиатуры от ноутбука.
Снимите клавиатуру.
Шаг 3
Снимите два винта, фиксирующие среднюю рамку.
Шаг 4
Возьмитесь за передний край верхней сборки и аккуратно приподнимите её.
К материнской плате подсоединены три ленточных кабеля, идущих к верхней сборке. Поднимайте осторожно, чтобы не повредить их.
Осторожно выведите три ленточных кабеля из их разъемов.
Полностью снимите верхнюю сборку, оттянув её от устройства.
Шаг 5
Оставьте устройство в положении на нижней части корпуса с открытым дисплеем.

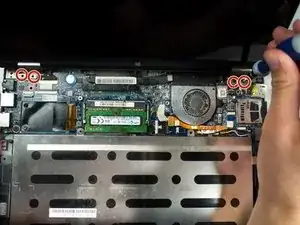

Найдите четыре винта 1.9 мм, которыми крепятся кронштейны дисплея к нижней крышке устройства.
Используйте отвертку Phillips #00, чтобы выкрутить четыре винта.
Шаг 6

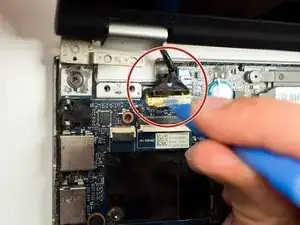

Используйте пластиковый инструмент для вскрытия, чтобы приподнять фиксирующую защелку и отключить правый разъем кабеля дисплея.
Осторожно выньте кабель дисплея из гнезда.
Шаг 7
Используйте пластиковый инструмент для вскрытия, чтобы приподнять фиксирующую защелку и отключить левый разъем кабеля дисплея.
Осторожно выньте кабель дисплея из гнезда.
Шаг 8

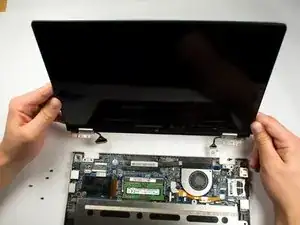

Аккуратно приподнимите дисплей, чтобы отстегнуть его от устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
