Замена аккумулятора Lenovo IdeaPad Yoga 11S

Не забудьте выключить устройство перед снятием любых частей.

Разместите ноутбук так, чтобы нижняя крышка была направлена вверх.

Используйте крестообразную отвертку Phillips #0, чтобы выкрутить десять винтов 1.9 мм, удерживающих нижнюю крышку.

Используйте инструмент для раскрытия, чтобы аккуратно поддеть резиновые накладки.

Используйте крестообразную отвертку, чтобы снять два винта под резиновыми накладками, которые закрепляют клавиатуру.

Переверните ноутбук и откройте дисплей.

Поднимите край клавиатуры, ближайший к тачпаду.

Осторожно отсоедините ленточный кабель клавиатуры от ноутбука.

Снимите клавиатуру.

Снимите два винта, фиксирующие среднюю рамку.

Возьмите за передний край верхнего узла и аккуратно приподнимите его.

К материнской плате подсоединены три ленточных кабеля, идущие к верхнему узлу. Приподнимайте осторожно, чтобы не повредить их.

Осторожно выдвиньте три ленточных кабеля из их разъемов.

Полностью снимите верхний узел, оттянув его от устройства.

Найдите модуль оперативной памяти.

Найдите защелки по обеим сторонам модуля памяти

Разведите обе защелки наружу одновременно, чтобы освободить модуль памяти.

Возьмите модуль памяти и осторожно извлеките его из посадочного места.

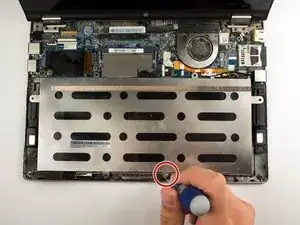

Найдите винт 1.9 мм, удерживающий аккумулятор.

Используйте крестообразную отвертку Phillips #0, чтобы выкрутить винт.

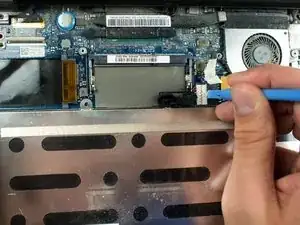

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъем аккумулятора от материнской платы.

Теперь, когда аккумулятор отключён от устройства, приподнимите аккумулятор и аккуратно извлеките его из устройства.
