Замена порта зарядки IdeaPad Yoga 13
Простое руководство по разборке клавиатуры до материнской платы. Подробно объясняет, как успешно заменить порт зарядки.
Шаг 1

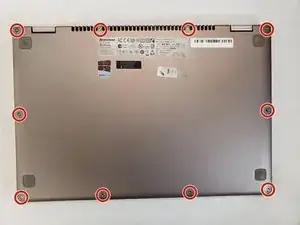

Удалите все десять винтов с помощью отвертки Torx T4.

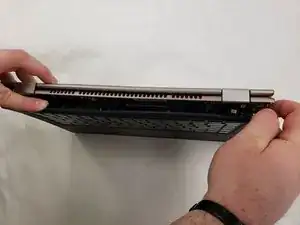

Снимите заднюю крышку с устройства.
Шаг 2

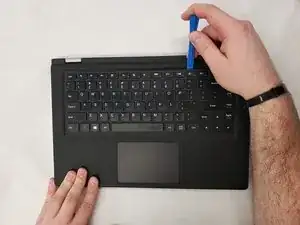

Используйте синюю открывашку, чтобы дополнительно отделить рамку клавиатуры.
Аккуратно приложите давление к клавиатуре. Она должна легко выскочить.
Шаг 3

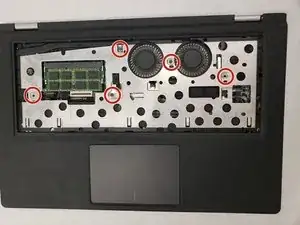

Чтобы снять рамку клавиатуры, открутите и удалите пять винтов с помощью отвертки Phillips #0.
Шаг 4

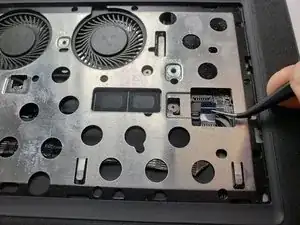

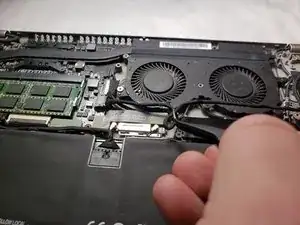

Отключите соединения от материнской платы.
Есть отдельное соединение для мыши и клавиатуры.
Шаг 5

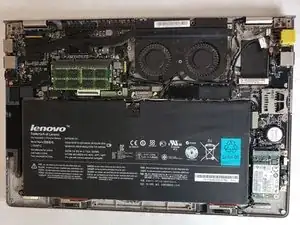

Удалите внешнюю рамку, чтобы раскрыть всю внутреннюю компоновку компьютера.

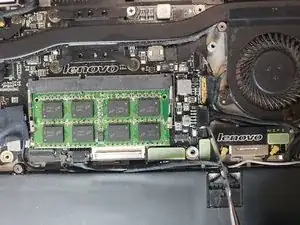

Материнская плата и другие внутренние компоненты теперь видны.
Шаг 6

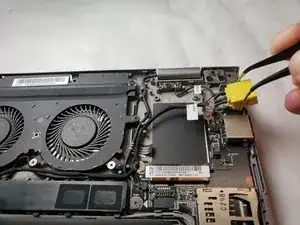

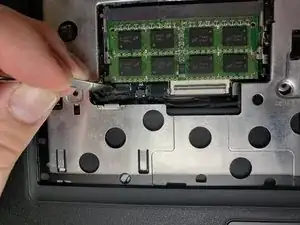

Удалите порт зарядки, выковыривая желтый порт из корпуса компьютера.
Обратите внимание на маршрут кабеля для повторной установки замены.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
