Замена правого SSD для Lenovo Ideapad Gaming 3 15ACH6
Используйте этот гид для замены правого SSD на вашем Lenovo IdeaPad Gaming 3 15ACH6.
Перед выполнением этого ремонта по возможности создайте резервную копию вашего существующего SSD. Если вы заменяете SSD, на котором установлен ваша операционная система, ознакомьтесь с утилитой для клонирования диска, чтобы быть готовым перенести ваши данные на новый SSD.
Также обратите внимание, что правый SSD может принимать только M.2 2242 SSD.
Не забудьте полностью выключить и отключить ваш ноутбук. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
Используйте отвертку Phillips, чтобы удалить 10 винтов, крепящих нижнюю крышку:
Шесть винтов длиной 12 мм
Четыре винта длиной 4.5 мм
Шаг 2
Вставьте открывающую лопатку между нижней крышкой и шасси на правом переднем крае.
Шаг 3
Сдвиньте лопатку вдоль переднего края, чтобы освободить зажимы, крепящие нижнюю крышку.
Продолжайте сдвигать открывающую лопатку вдоль левых и правых краев, чтобы освободить оставшиеся зажимы.
Шаг 4
Поднимите нижнюю крышку с шасси и снимите её.
Во время сборки, в этот момент хорошо бы включить ноутбук и протестировать все функции перед закрытием. Обязательно выключите ноутбук перед дальнейшей работой.
Шаг 5
Используйте заостренный конец лопатки, чтобы нажать на каждую сторону разъема аккумулятора, пока он не выйдет из гнезда.
Шаг 6

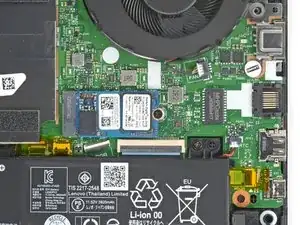

Используйте отвертку Phillips, чтобы удалить винт длиной 2.4 мм, крепящий правый SSD.
Шаг 7

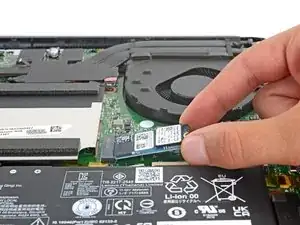

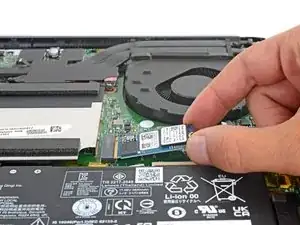

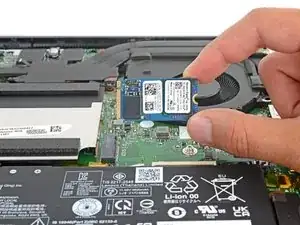

Вытяните SSD из гнезда и удалите его. Держите SSD как можно более параллельным материнской плате при вытягивании.
Не тяните под острым углом, так как это может повредить SSD и разъем.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Отнесите свои электронные отходы к переработчику, сертифицированному по стандартам R2 или e-Stewards.
Ремонт не прошел так, как планировалось? Попробуйте выполнить несколько базовых действий по устранению неполадок или спросите у нашего сообщества по ответам Lenovo IdeaPad о помощи.
