Замена твердотельного накопителя в Asus ROG Strix GL702VM-BHI7N09
Если вам потребуется увеличить объем хранилища или заменить неисправный твердотельный накопитель (SSD) в игровом ноутбуке Asus ROG Strix GL702VM-BHI7N09, данное руководство окажется полезным. SSD необходим для работы системы и используется для хранения программ и операционной системы вашего компьютера.
Шаг 1
Переверните ноутбук задней панелью вверх, чтобы серийные номера оказались сверху.
Используя крестовую отвертку №1, открутите десять винтов длиной 12 мм с задней панели.
Шаг 2
Замки-защелки не требуют большого усилия для открывания и могут сломаться при чрезмерном нажатии. Будьте осторожны с инструментом для вскрытия.
Вставьте острый край пластикового инструмента для вскрытия в щель между задней панелью и корпусом ноутбука, затем аккуратно подденьте панель вверх.
При снятии задней панели может раздаться щелчок — это всего лишь разъединяются защелки.
Продолжайте разъединять защелки, перемещая пластиковый инструмент по всей окружности ноутбука вдоль щели, пока задняя панель не освободится.

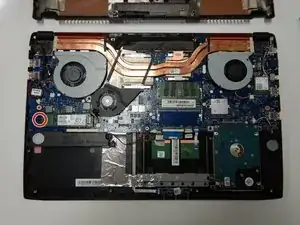

После того, как все защелки будут разъединены, аккуратно снимите панель.
Шаг 3

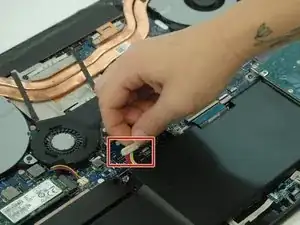

Отключите батарею от материнской платы.
Шаг 4

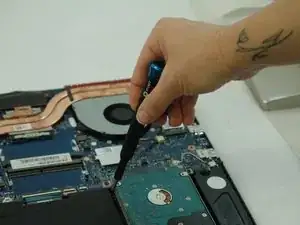

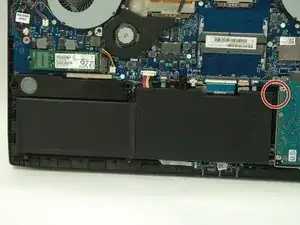

Открутите крестовой отверткой №1 винт длиной 3,8 мм, расположенный в верхнем правом углу батареи.
Поднимите батарею вверх, чтобы извлечь её из корпуса ноутбука.
Шаг 5

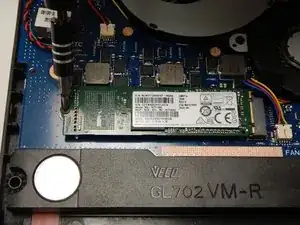

Используя крестовую отвертку №1, открутите винт длиной 4 мм, фиксирующий SSD.
Выдвиньте SSD из разъема.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
