Замена сенсорной панели HP Pavilion x360 14m-ba011dx
Перед использованием этого руководства обязательно ознакомьтесь со страницей устранения неполадок для HP Pavilion x360 14m-ba011dx. Сенсорная панель может не требовать замены в зависимости от проблемы, поэтому лучше сначала провести диагностику.
Это руководство поможет пользователям пошагово получить доступ к сенсорной панели и удалить ее на ноутбуке HP Pavilion x360 14m-ba011dx. Номер модели этого устройства — 1KT47UA. Если ваша сенсорная панель не реагирует или курсор двигается хаотично, возможно, вам потребуется заменить сенсорную панель.
Шаг 1

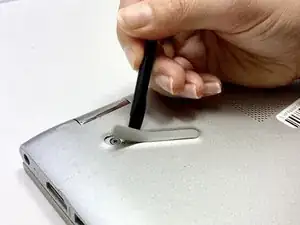

Снимите верхние левые и правые резиновые накладки ближе к шарниру экрана с помощью пластикового инструмента, чтобы получить доступ к винтам под ними.

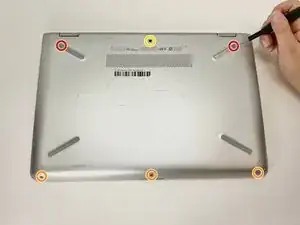

Удалите следующие 6 винтов с нижней части устройства с помощью отвёртки Phillips #00:
Удалите два винта длиной 7,5 мм.
Удалите три винта длиной 5 мм.
Удалите один винт длиной 6,5 мм.
Шаг 2

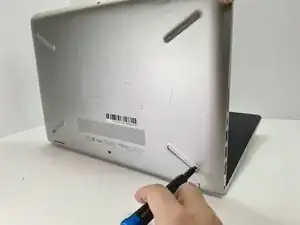

Нажмите на два отверстия для винтов, расположенные под резиновыми накладками, с помощью отвёртки, чтобы немного приподнять клавиатуру.
Делайте это с открытым экраном, чтобы не повредить экран.
Не удаляйте клавиатуру полностью.
Шаг 3

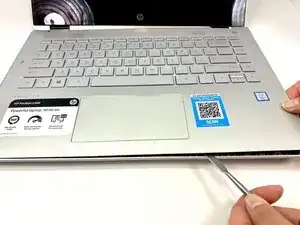

Отделите клавиатуру от остальной части устройства с помощью металлического инструмента по краям.
Берите осторожно, пока не увидите проводки, соединяющие клавиатуру с материнской платой.

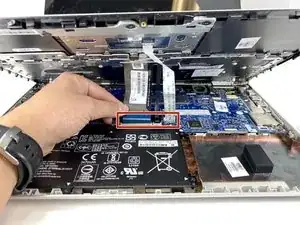

Откройте маленькие белые зажимы, удерживающие три кабеля на материнской плате, и отключите кабели.
Шаг 4
Переверните теперь удалённую клавиатуру, чтобы открыть нижнюю сторону.

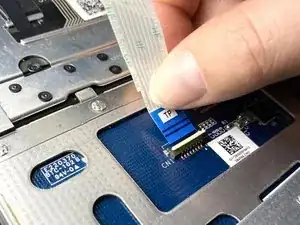

Освободите кабель, соединяющий сенсорную панель с клавиатурой.
Вы можете удалить этот кабель так же, как и предыдущие.

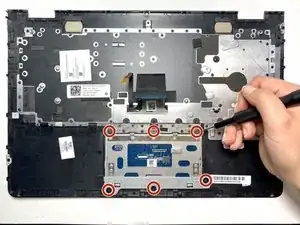

Удалите шесть винтов длиной 2,3 мм, которые крепят сенсорную панель, с помощью отвёртки Phillips #00.
Шаг 5

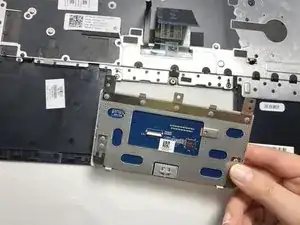

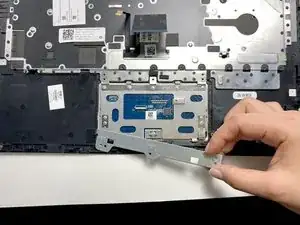

Снимите металлическую деталь, удерживающую сенсорную панель на месте.
Удалите сенсорную панель из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
