Замена материнской платы HP Pavilion x360 14m-ba011dx
Перед использованием этого руководства обязательно ознакомьтесь со страницей по устранению неполадок для HP Pavilion x360 14m-ba011dx. Материнскую плату может быть не нужно менять в зависимости от проблемы, поэтому сначала рекомендуется выполнить диагностику.
С помощью этого руководства Вы сможете снять и установить материнскую плату ноутбука HP Pavilion x360 14m-ba011dx. Номер модели этого устройства — 1KT47UA. Материнская плата — один из наиболее важных компонентов компьютера, поскольку она управляет множеством различных частей ноутбука, таких как память и разъёмы для ввода/вывода. Материнская плата может потребовать замены при наличии аппаратных проблем.
Шаг 1

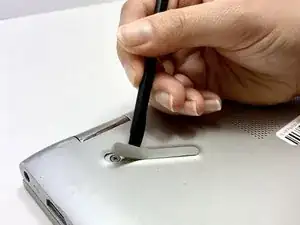

Снимите верхние левые и правые резиновые подкладки, ближайшие к петле экрана, с помощью пластиковой лопатки, чтобы открыть доступ к скрытым винтам.

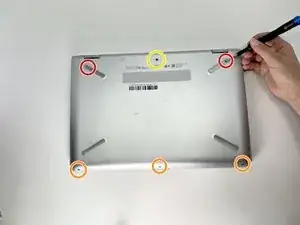

Снимите следующие 6 винтов с нижней части устройства с помощью крестовой отвёртки Phillips #00:
Два винта 7,5 мм.
Три винта 5 мм.
Один винт 6,5 мм.
Шаг 2

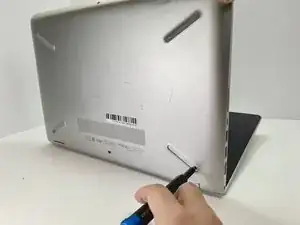

Нажмите в два отверстия для винтов, которые были под резиновыми подкладками, отвёрткой, чтобы слегка поддеть клавиатуру.
Делайте это при открытом экране, чтобы не повредить дисплей.
Не снимайте клавиатуру полностью.
Шаг 3

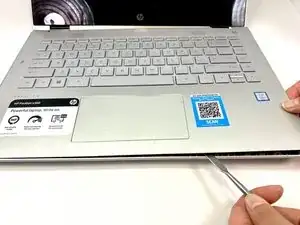

Отделите клавиатуру от остальной части устройства с помощью металлической или пластиковой лопатки по краям.

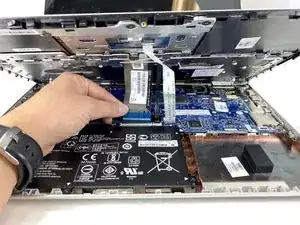

Аккуратно потяните вверх, пока не станут видны кабели, подключающие клавиатуру к материнской плате.
Откиньте маленькие белые защёлки, удерживающие шлейфы к материнской плате, чтобы отключить провода.
Шаг 4

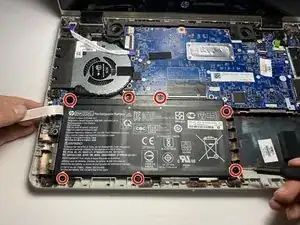

Отключите фиолетовый кабель, соединяющий аккумулятор с материнской платой, откинув чёрную защёлку и вытащив кабель.
Снимите семь винтов 4 мм с помощью крестовой отвёртки Phillips #00.
Шаг 5

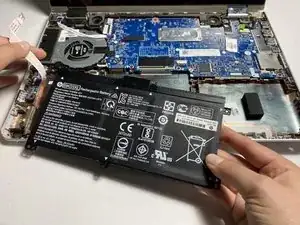

Снимите аккумулятор, аккуратно сдвинув его вверх, затем потянув на себя.
Шаг 6

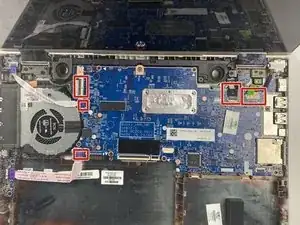

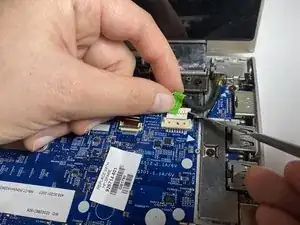

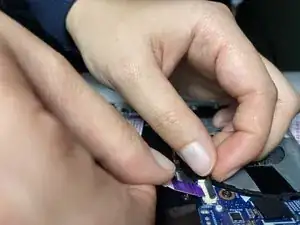

Отстегните 5 кабелей, соединяющих материнскую плату с остальными компонентами компьютера.
Шаг 7

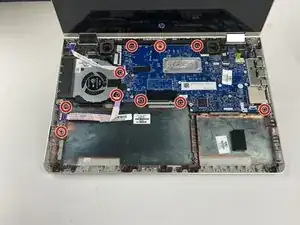

Снимите десять винтов 4 мм с помощью крестовой отвёртки Phillips #00.
Шаг 8

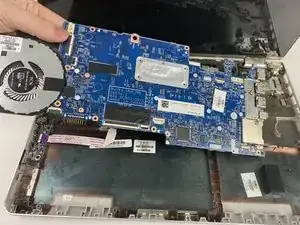

Осторожно извлеките материнскую плату.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
