Замена экрана HP Pavilion x360 14m-ba011dx
Если сенсорный экран вашего ноутбука HP Pavilion x360 14m-ba011dx не реагирует на прикосновения, треснул или выглядит выгоревшим, в этом руководстве показано, как его заменить.
Будьте осторожны при снятии сенсорного экрана: он изготовлен из стекла и треснет при изгибе.
Шаг 1
Снимите верхние левые и правые резиновые заглушки, расположенные ближе к петле экрана, с помощью пластиковой лопатки, чтобы обнажить винты под ними.
Удалите следующие 6 винтов снизу корпуса, используя крестовую отвертку Phillips #00:
Два винта 7,5 мм.
Три винта 5 мм.
Один винт 6,5 мм.
Шаг 2
Нажмите отверткой в два отверстия для винтов, которые были под резиновыми заглушками, чтобы немного отщелкнуть клавиатуру.
Делайте это при открытом экране, чтобы не повредить его.
Не снимайте клавиатуру полностью.
Шаг 3
Отделите клавиатуру от остальной части устройства, поддев по краям металлической или пластиковой лопаткой.
Осторожно приподнимите, пока не увидите кабели, соединяющие клавиатуру с материнской платой.
Отверните маленькие белые защёлки, удерживающие кабели на материнской плате, и отсоедините провода.
Шаг 4
Отсоедините фиолетовый кабель, подключающий аккумулятор к материнской плате, откинув чёрную защёлку и вытащив кабель.
Удалите семь винтов 4 мм, используя крестовую отвертку Phillips #00.
Шаг 5
Снимите аккумулятор: аккуратно подожмите аккумулятор вверх, затем потяните его на себя.
Шаг 6

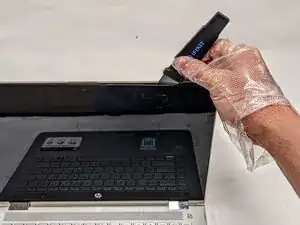

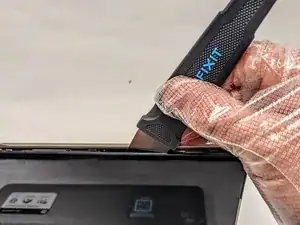

Вставьте лопаточку (Jimmy) между экраном и задней крышкой.
Осторожно отделите экран от задней крышки, проводя лопаткой по корпусу и поддевая экран.
Шаг 7

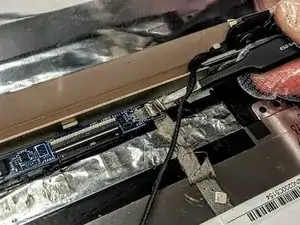

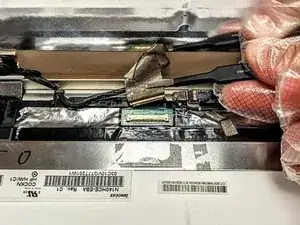

Пинцетом снимите ленту, фиксирующую разъём, и осторожно отсоедините провод.
Шаг 8

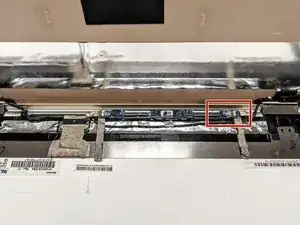

Пинцетом извлеките правый разъём из гнезда и расчистите проводку справа налево.
Шаг 9

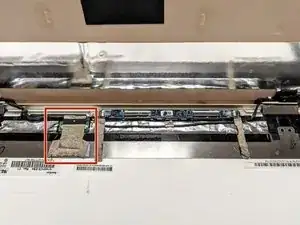

Пинцетом извлеките левый разъём из гнезда и убедитесь, что вся лента, фиксирующая жгут проводов, освобождена.
Снимите экран с остальной части ноутбука.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
