Замена экрана HP Pavilion 13-P110NR
Это руководство содержит подробные сведения по восстановлению работоспособности вашего HP Pavilion 13-p110nr путем замены неисправного экрана. Перед началом убедитесь, что вы достаточно выполнили диагностику замены экрана, воспользовавшись этой страницей по устранению неполадок. Кроме того, прочитайте все шаги заранее и убедитесь, что понимаете последовательность действий. Во время замены экрана остерегайтесь мелких осколков стекла. Если вы не понимаете или не чувствуете уверенности при выполнении какого‑либо шага, обратитесь за помощью к человеку с большим опытом.
Шаг 1
Снимите заднюю панель экрана ноутбука с помощью чёрного нейлонового пластикового лопатки.
Шаг 2

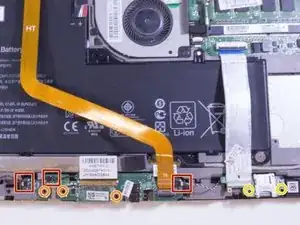

Отсоедините провода от зелёных плат, расположенных внизу.
Удалите три винта Philips #00 длиной 3,0 мм с платы слева.
Удалите два винта Philips #00 длиной 4,0 мм с небольшой платы справа.
Шаг 3

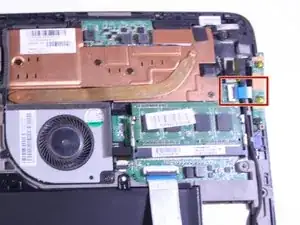

Отсоедините провода, расположенные прямо над большей зелёной платой.
Шаг 4
Удалите шесть винтов Philips #00 длиной 4,0 мм с внешней части рамки.
Удалите пять винтов Philips #00 длиной 3,0 мм с внешней части рамки.
Удалите один винт Philips #00 длиной 3,0 мм, скрытый под платой.
Шаг 5
Снимите ленту, прикреплённую к плате, расположенной с правой стороны.
Шаг 6

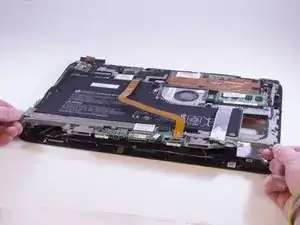

Поднимите рамку с прикреплённым оборудованием за два угла рамки.
Снимите рамку с устройства.
Шаг 7

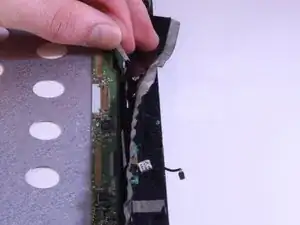

Снимите ленту, расположенную в верхней части рамки.

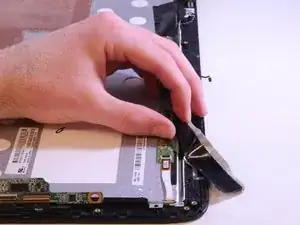

Снимите полоски под лентой.
Шаг 8

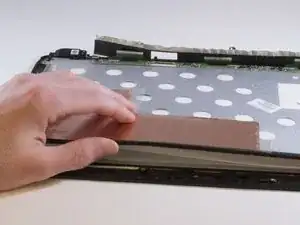

Используйте лопатка, чтобы приподнять корпус, который прикреплён в четырёх точках штырями.

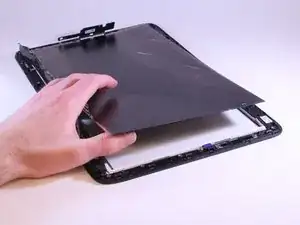

Снимите металлическую крышку и слои плёнки.
Шаг 9

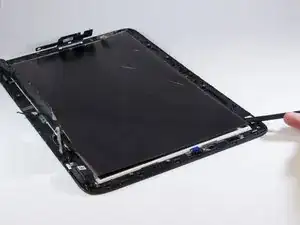

Аккуратно приподнимите экран с помощью лопатки.
Существует два слоя, зайдите под нижний слой.
Шаг 10
Когда сверху появится пространство, используйте тонкую пластину, чтобы аккуратно извлечь экран из рамки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
