Замена считывателя отпечатков пальцев Lenovo YOGA 730-15IKB

Выключите компьютер и отключите зарядное устройство перед выполнением дальнейших действий.

Переверните ноутбук так, чтобы был виден его нижний торец.

Снимите десять винтов T5 Torx длиной 7 мм.

Подденьте нижнюю крышку монтажным инструментом для открытия.

Начните с переднего края крышки и продвигайтесь вдоль боков.

Поднимите нижнюю крышку и отведите её от задних петель.

Отключите аккумулятор от материнской платы, осторожно потянув кабель аккумулятора пальцами или пинцетом.

Тяните параллельно аккумулятору, не вверх под прямым углом.

Отключайте кабель аккуратно: восемь проводов в разъёме очень тонкие и хрупкие.

Снимите четыре винта Phillips #1 длиной 4 мм, закрепляющие аккумулятор.

Поднимите аккумулятор вверх и выньте его из корпуса.

Обращайтесь с аккумулятором осторожно. Прикосновение к клеммам может вызвать электрический удар. Прокалывание аккумулятора может привести к возгоранию.

Когда ноутбук перевёрнут, левый вентилятор находится с правой стороны ноутбука рядом с беспроводным модулем и SSD.

Снимите чёрный и белый антенные провода из канавки с правой стороны вентилятора.

Отключите кабель вентилятора. Потяните провод в правую сторону ноутбука, покачивая его, чтобы ослабить соединение.

Также можно использовать белые защёлки на разъёме, чтобы отжать кабель.

Снимите два винта Phillips #1 длиной 4 мм.

Поднимите вентилятор вверх и потяните его в сторону передней части ноутбука.

Когда ноутбук перевёрнут, правый вентилятор находится с левой стороны ноутбука рядом с большой металлической крышкой памяти.

Отключите кабель вентилятора. Потяните провод в сторону задней части ноутбука, покачивая его, чтобы ослабить соединение.

Также можно использовать белые защёлки на разъёме, чтобы отжать кабель.

Снимите два винта Phillips #1 длиной 4 мм.

Поднимите вентилятор вверх и потяните его в сторону передней части ноутбука.

Отсоедините шлейф считывателя отпечатков, расположенный в нижнем левом углу материнской платы.

Поднимите чёрную защёлку на разъёме.

Шлейф должен легко выйти из разъёма.

Снимите три других шлейфа у нижнего края материнской платы.

У каждого поднимите чёрную защёлку на разъёме.

Шлейфы должны легко выйти из разъёмов.

Отключите кабель динамиков, потянув провод в сторону передней части ноутбука.

Также можно использовать белые защёлки на разъёме, чтобы отжать кабель.

Снимите клейкую ленту с верхней части беспроводного модуля.

Снимите чёрный и белый антенные провода с беспроводного модуля.

При сборке белый провод подключается к правой клемме, помеченной «1». Чёрный провод подключается к левой клемме, помеченной «2».

Поднимите толстый серый кабель дисплея возле задней части ноутбука, чтобы отключить дисплей.

Порт зарядного устройства подключён к компьютеру кабелем в верхнем левом углу материнской платы.

Отключите кабель, резко потянув пучок проводов в сторону задней части ноутбука.

Для снятия кабеля требуется некоторое усилие. Убедитесь, что вы не повредили разъём или кабель.

Удалите четыре винта Phillips #1 длиной 4 мм.

Поднимите материнскую плату и извлеките её из корпуса ноутбука.

Если вы заменяете материнскую плату, не забудьте снять SSD, модуль беспроводной связи, радиатор и дополнительную оперативную память. Перенесите эти компоненты на новую материнскую плату.

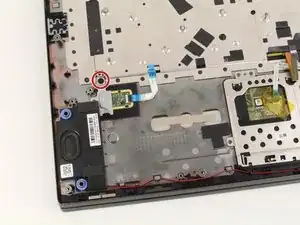

Удалите один винт Phillips #1 длиной 2 мм.

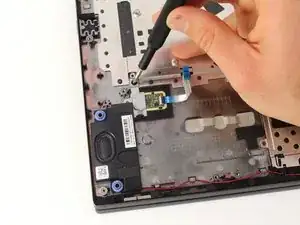

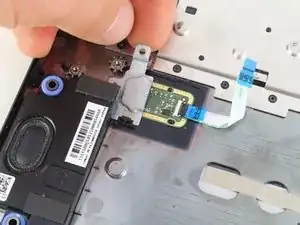

Снимите небольшую металлическую пластину над считывателем.

Ленту следует сохранить на случай, если новый сканер отпечатков не будет поставляться с новой лентой для подключения к материнской плате.

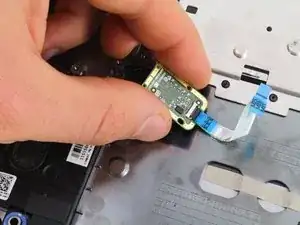

Поднимите сканер отпечатков пальцев и извлеките его из корпуса.
