Замена материнской платы Lenovo Yoga 730-13IKB

Выключите ноутбук и положите его экраном вниз на поверхность, не царапающую корпус.

Удалите девять винтов T5, фиксирующих заднюю крышку.

Сдвиньте пластиковый инструмент для вскрытия под заднюю крышку рядом с петлями экрана. Аккуратно подденьте с обеих сторон.

Сдвиньте инструмент для вскрытия под заднюю крышку рядом с отверстием для среднего винта с каждой стороны корпуса. Аккуратно подденьте.

Вы можете услышать щелчки, когда защёлки, фиксирующие крышку, освободятся. Это нормально. Если крышка не двигается, попробуйте поддеть под другим углом/в другом месте.

Снимите заднюю крышку, потянув вверх рядом с петлями экрана и отводя по диагонали от ноутбука.

Двигайтесь медленно, чтобы не сломать защёлки.

Используйте крестовую отвёртку Phillips #00, чтобы удалить восемь винтов 2,5 мм, крепящих радиаторную сборку.

Освободите разъём вентилятора, аккуратно поджав серую фиксирующую планку вверх пластиковым лопаточником. Повторите для обоих вентиляторов.

Вытяните каждый кабель вентилятора прямо из разъёма.

Снимите радиаторную сборку, удерживая среднюю пластину и опуская сборку назад по направлению к задней части материнской платы.

Оттяните радиатор по диагонали от ноутбука.

Удалите четыре винта 3,5 мм Phillips #0, фиксирующие аккумулятор.

Отключите кабель аккумулятора, аккуратно потянув его прямо из разъёма.

Разъём аккумулятора не запирается и требует лёгкого давления при вставке и снятии. Для повторной установки кабеля аккумулятора удерживайте чёрный корпус и вставляйте его в разъём на материнской плате.

Снимите аккумулятор, потянув вверх рядом с белой наклейкой и отводя по диагонали от ноутбука.

Если аккумулятор кажется застрявшим, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть рядом с белой наклейкой.

Для повторной установки аккумулятора осторожно совместите монтажные отверстия с пластиковыми штифтами на раме ноутбука.

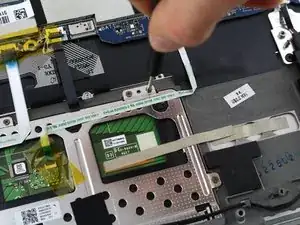

Используйте крестовую отвёртку Phillips #00, чтобы удалить шесть винтов 2,5 мм, удерживающих тачпад.

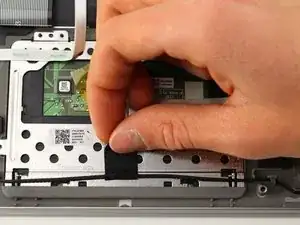

Отклейте тканевую клейкую ленту, удерживающую провод динамика к тачпаду.

Небольшое нагревание феном или тепловой пушкой может помочь ослабить клей.

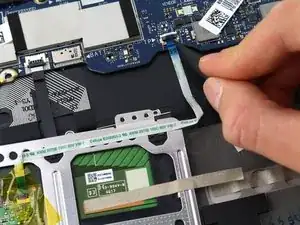

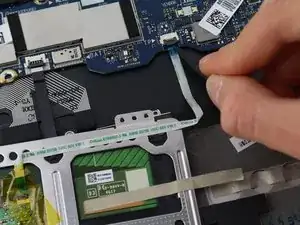

Отклейте кабель датчика отпечатка пальца, приклеенный сверху тачпада.

Небольшое нагревание феном или тепловой пушкой может помочь ослабить клей.

Слегка приподнимите металлическую планку, соединяющую тачпад и рамку ноутбука.

Металлическая планка не приклеена и её нужно только отсоединить от рамки, а не снимать полностью.

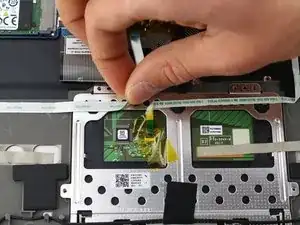

Снимите жёлтую ленту с разъёма тачпада.

Аккуратно поднимите серую защёлку на разъёме с помощью лопаточника. Вытяните кабель.

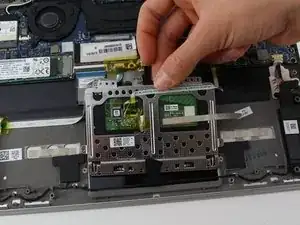

Удерживая верхнюю часть тачпада, аккуратно потяните вверх.

Отведите тачпад по диагонали от ноутбука.

Экран ноутбука теперь виден через вырез для тачпада. Будьте осторожны, чтобы ничего не уронить на него.

Используйте крестовую отвёртку Phillips #00, чтобы удалить пять винтов 3,5 мм, фиксирующих материнскую плату.

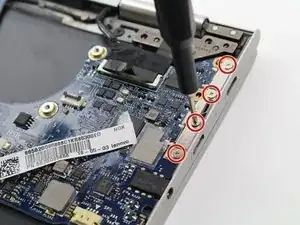

Используйте отвёртку Phillips #000, чтобы удалить четыре винта 3 мм, удерживающие крепление разъёмов.

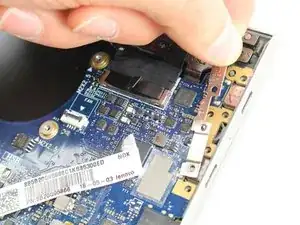

Поднимите кронштейн с материнской платы и отложите в сторону.

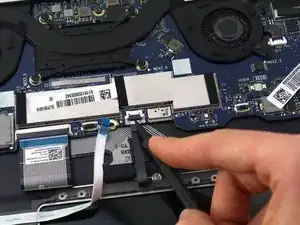

Используйте лопатку, чтобы снять кабель Bluetooth, подогнув вверх серую защёлку разъёма. Вытяните кабель.

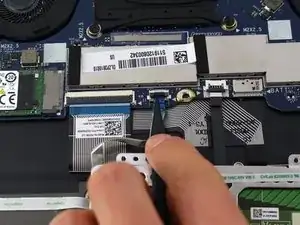

Используйте лопатку, чтобы отсоединить кабель датчика отпечатков, подогнув вверх серую защёлку разъёма. Вытяните кабель.

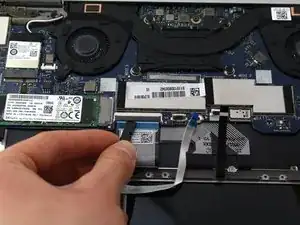

Используйте лопатку, чтобы снять кабель клавиатуры, подогнув вверх серую защёлку разъёма. Вытяните кабель.

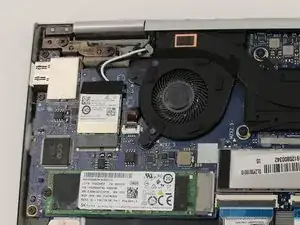

Отклейте чёрную клейкую ленту, закрывающую провода, идущие к сетевой карте.

Сохраните клейкую ленту для повторного подключения сетевой карты.

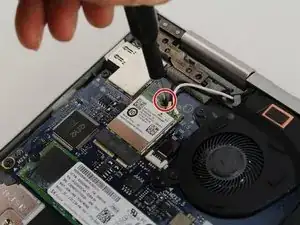

Используйте крестовую отвертку Phillips #00, чтобы удалить 2,5‑мм винт, фиксирующий сетевую карту.

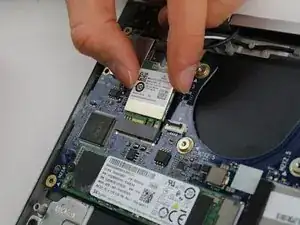

Аккуратно выдвиньте сетевую карту прямо из разъёма материнской платы.

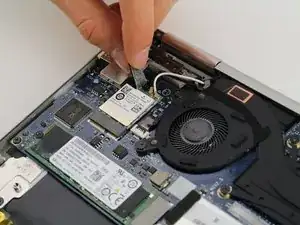

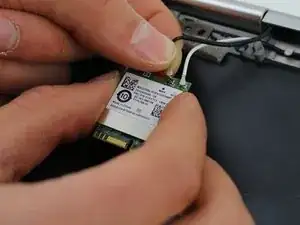

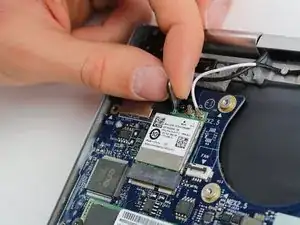

Отсоедините чёрный и белый провода от сетевой карты.

Чёрный и белый провода закреплены на сетевой карте с помощью застёжки типа «кнопка».

Для повторной установки проводов на сетевую карту нажмите на разъём провода до щелчка.

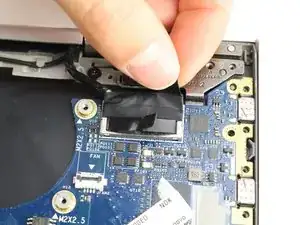

Отклейте клейкое покрытие, соединяющее разъём дисплея и шарнир.

Поднимите разъём дисплея прямо вверх от материнской платы.

Используйте чёрную тяговую бирку на верхней части разъёма дисплея для большего рычага.

Для повторной установки разъёма дисплея вдавите его прямо вниз. Возможно, вы не услышите щелчка, но убедитесь, что разъём надёжно установлен.

Снимите материнскую плату, удерживая её за нижнюю часть и оттянув по диагонали от ноутбука.
