Замена сенсорного дисплея Lenovo Yoga 730-13IKB

Выключите ноутбук и положите его экраном вниз на поверхность, не подверженную царапинам.

Снимите девять винтов T5, закрепляющих заднюю крышку.

Просуньте пластиковый инструмент для вскрытия под заднюю крышку рядом с петлями экрана. Аккуратно подденьте по обеим сторонам.

Просуньте инструмент для вскрытия под заднюю крышку рядом с центральным отверстием для винта с каждой стороны корпуса. Аккуратно подденьте.

Вы можете услышать щелчки при освобождении защёлок, фиксирующих крышку. Это нормально. Если крышка не двигается, попробуйте поддеть под другим углом или в другой позиции.

Снимите заднюю крышку, подтянув у петлей экрана и отведя по диагонали от ноутбука.

Двигайтесь медленно, чтобы не сломать соединительные защёлки.

Снимите четыре винта Phillips #0 длиной 3,5 мм, закрепляющих батарею.

Отключите кабель батареи, аккуратно потянув его прямо из разъёма.

Разъём батареи не имеет фиксатора и требует лёгкого давления при вставке и извлечении. Чтобы снова подключить кабель батареи, держите за чёрный корпус и вставьте его в разъём на материнской плате.

Снимите батарею, приподняв у белой наклейки и отводя по диагонали от ноутбука.

Рассмотрите возможность использования пластикового инструмента для вскрытия, чтобы аккуратно поддеть у белой наклейки, если батарея застряла.

При повторной установке батареи аккуратно совместите её монтажные отверстия с пластиковыми штырями на раме ноутбука.

Используйте отвертку Phillips #00, чтобы снять восемь винтов длиной 2,5 мм, крепящих узел радиатора.

Освободите разъём вентилятора, аккуратно подняв серую фиксирующую защёлку с помощью пластикового лопатки. Повторите для обоих вентиляторов.

Потяните каждый кабель вентилятора прямо из разъёма.

Снимите узел радиатора, удерживая среднюю пластину и поворачивая узел вниз в сторону задней части материнской платы.

Оттяните радиатор по диагонали от ноутбука.

Используйте отвертку Phillips #00, чтобы снять пять винтов длиной 2,5 мм, фиксирующих тачпад.

Отогните тканевую клейкую ленту, фиксирующую провод динамика к тачпаду.

Небольшой нагрев феном или тепловой пушкой может помочь ослабить клей.

Отделите кабель датчика отпечатков пальцев, приклеенный к верхней части тачпада.

Небольшой нагрев феном или тепловой пушкой может помочь ослабить клей.

Немного приподнимите металлическую планку, соединяющую тачпад с рамой ноутбука.

Металлическая планка не приклеена и её нужно только отсоединить, а не снимать с рамы ноутбука.

Снимите жёлтую ленту с разъёма тачпада.

Аккуратно поднимите серую защёлку на разъёме с помощью лопатки. Выньте кабель.

Держась за верхнюю часть тачпада, аккуратно потяните вверх.

Отведите тачпад по диагонали от ноутбука.

Через вырез для тачпада теперь виден экран ноутбука. Будьте осторожны, чтобы ничего не уронить на него.

Используйте отвертку Phillips #00, чтобы снять пять винтов длиной 3,5 мм, закрепляющих материнскую плату.

Используйте отвёртку Phillips #000, чтобы снять четыре винта длиной 3 мм, удерживающие планку разъёма.

Поднимите планку с материнской платы и отложите в сторону.

Используйте лопатку, чтобы отсоединить кабель Bluetooth, подняв вверх серую защёлку разъёма. Вытяните кабель.

Используйте лопатку, чтобы отсоединить кабель датчика отпечатка пальца, подняв вверх серую защёлку разъёма. Вытяните кабель.

Используйте лопатку, чтобы отсоединить кабель клавиатуры, подняв вверх серую защёлку разъёма. Вытяните кабель.

Отклейте чёрную клейкую ленту, закрывающую провода, идущие к сетевой карте.

Сохраните клейкую ленту для повторного подключения сетевой карты.

Используйте отвёртку Phillips #00, чтобы выкрутить 2,5 мм винт, фиксирующий сетевую карту.

Осторожно выдвиньте сетевую карту прямо из разъёма материнской платы.

Отсоедините чёрный и белый провода от сетевой карты.

Чёрный и белый провода закреплены на сетевой карте застёжкой кнопочного типа.

Чтобы повторно установить провода на сетевую карту, нажмите на разъём провода до щёлчка.

Отклейте клейкое покрытие, соединяющее разъём дисплея и петлю.

Поднимите разъём дисплея вертикально вверх от материнской платы.

Для лучшего рычага используйте чёрную тяговую ленту сверху разъёма дисплея.

Чтобы повторно установить разъём дисплея, нажмите его вертикально вниз. Вы можете не услышать звукового щелчка, но убедитесь, что разъём надёжно зафиксирован.

Снимите материнскую плату, держась за её нижнюю часть и потянув по диагонали от ноутбука.

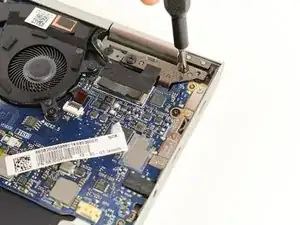

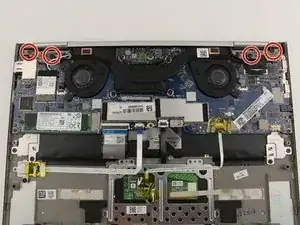

Используйте отвёртку Phillips #00, чтобы выкрутить четыре 4 мм винта петель дисплея.

Поверните петлю экрана рядом с сетевой картой от корпуса ноутбука.

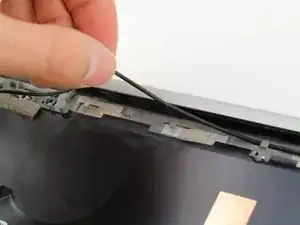

Протяните чёрный провод сетевой карты через петлю и снимите его с удерживающих вкладок.

Поверните петлю над разъёмом дисплея от корпуса ноутбука.

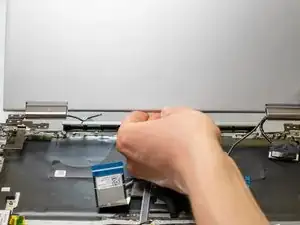

Протяните чёрную пучок кабелей дисплея через петлю.

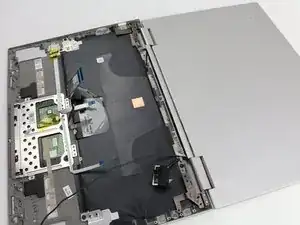

Поднимите сенсорный экран назад и вверх, чтобы снять петли с корпуса ноутбука.
