Замена радиатора Lenovo Yoga 730-13IKB
Это руководство описывает процесс замены сборки радиатора на ноутбуке Lenovo Yoga 730-13IKB (номер модели, начинающийся с «81CT»).
Радиатор предотвращает перегрев центрального процессора (CPU) и других компонентов компьютера.
Ноутбук может перегреваться (и потенциально зависать или выключаться) и издавать очень громкие или необычные звуки из‑за повреждённой сборки радиатора. Вентиляторы охлаждения, которые сломаны или содержат посторонние предметы, могут вызывать странные шумы. Скопление мусора в радиаторе и/или неисправные вентиляторы обычно приводят к перегреву. Отключённые разъёмы, мусор или повреждённая электроника могут препятствовать работе вентиляторов.
Перед установкой обязательно тщательно очистите сборку радиатора. Использование сжатого воздуха — безопасный для ЭСР способ удалить мусор. Специальных навыков не требуется, но будьте осторожны при работе с ZIF-разъёмами вентиляторов.
Шаг 1
Выключите ноутбук и положите его лицевой стороной вниз на поверхность, не оставляющую царапин.

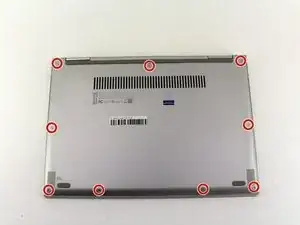

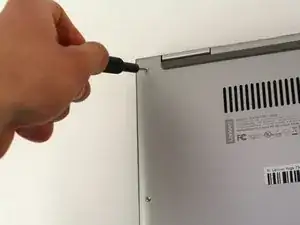

Снимите девять винтов T5, фиксирующих заднюю крышку.
Шаг 2

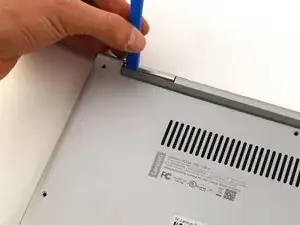

Просуньте пластиковый инструмент для вскрытия под заднюю крышку рядом с петлями экрана. Аккуратно приподнимайте по обеим сторонам.

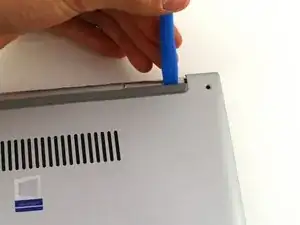

Просуньте инструмент для вскрытия под заднюю крышку рядом с отверстием среднего винта с каждой стороны корпуса. Аккуратно приподнимайте.
Вы можете услышать щелчки при освобождении защёлок корпуса. Это нормально. Если крышка не сдвигается, попробуйте поддеть под другим углом/в другом месте.
Шаг 3

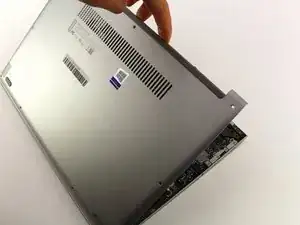

Снимите заднюю крышку, потянув вверх вблизи петель экрана и поднимая по диагонали от ноутбука.
Действуйте медленно, чтобы не сломать соединительные защёлки.
Шаг 4

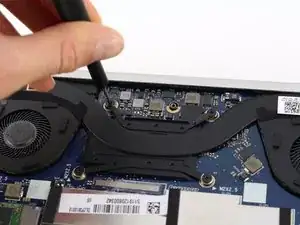

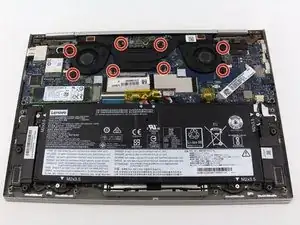

Используйте крестовую отвертку Phillips #00, чтобы выкрутить восемь винтов 2,5 мм, фиксирующих сборку радиатора.
Шаг 5
Освободите разъём вентилятора, аккуратно приподняв серую фиксирующую защёлку вверх с помощью пластикового лопаточка. Повторите для обоих вентиляторов.
Вытащите каждый кабель вентилятора прямо из разъёма.
Шаг 6

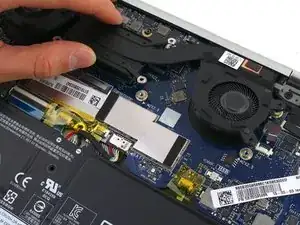

Снимите сборку радиатора, удерживая среднюю пластину и поворачивая сборку вниз к задней части материнской платы.
Потяните радиатор по диагонали, отводя от ноутбука.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
