Замена радиатора Lenovo YOGA 730-15IKB
Следуйте этому руководству, чтобы заменить или снять радиатор в вашем Lenovo YOGA 730-15IKB. Радиатор отводит тепло от центрального процессора (ЦП) и графического процессора (GPU). Вентиляторы прогоняют прохладный воздух через радиатор, чтобы предотвратить перегрев его и других компонентов.
Иногда снятие радиатора и замена термопасты на ЦП на высококачественную может сделать ваш компьютер быстрее или холоднее. Также потребуется снять радиатор при замене материнской платы.
Шаг 1
Выключите компьютер и отключите зарядное устройство перед продолжением.
Переверните ноутбук, чтобы видеть его нижнюю часть.
Удалите десять винтов T5 Torx длиной 7 мм.
Шаг 2
Подденьте нижнюю крышку пластиковым инструментом для вскрытия.
Начните с переднего края крышки и двигайтесь вдоль боков.
Шаг 3
Поднимите нижнюю крышку и отведите её от задних петель.
Шаг 4
Когда ноутбук перевернут, левый вентилятор находится с правой стороны ноутбука рядом с модулем беспроводной связи и SSD.
Снимите чёрный и белый антеннные провода из канавки с правой стороны вентилятора.
Шаг 5
Отключите кабель вентилятора. Потяните провод в сторону правой части ноутбука, покачивая, чтобы ослабить соединение.
Также можно использовать белые защёлки на коннекторе, чтобы выдавить кабель.
Шаг 6
Удалите два винта Phillips #1 длиной 4 мм.
Шаг 7
Поднимите вентилятор и потяните его к передней части ноутбука.
Шаг 8
Когда ноутбук перевернут, правый вентилятор находится с левой стороны ноутбука рядом с большой металлической крышкой оперативной памяти.
Отключите кабель вентилятора. Потяните провод в сторону задней части ноутбука, покачивая, чтобы ослабить соединение.
Также можно использовать белые защёлки на коннекторе, чтобы выдавить кабель.
Шаг 9
Удалите два винта Phillips #1 длиной 4 мм.
Шаг 10
Поднимите вентилятор и потяните его к передней части ноутбука.
Шаг 11

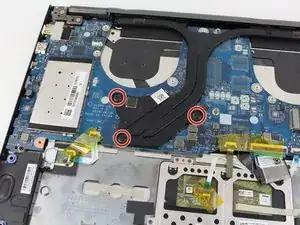

Удалите три винта Phillips #1 длиной 4 мм.

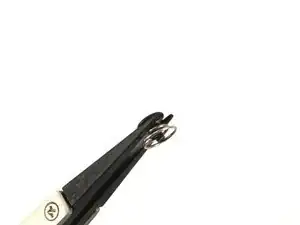

Не снимайте пружины, которые прикреплены к винтам.
Шаг 12

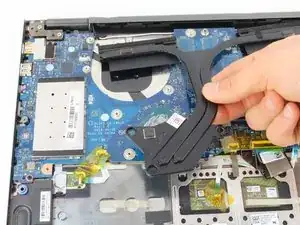

Поднимите радиатор, чтобы снять его с материнской платы.

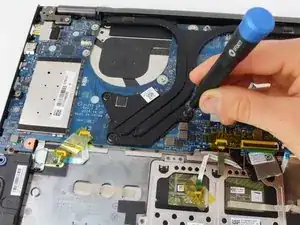

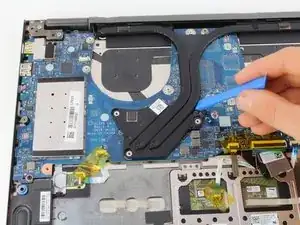

Если радиатор не поднимается легко, попробуйте аккуратно поддеть его инструментом для вскрытия, чтобы отделить от материнской платы. Термопаста на нижней стороне радиатора может прилипать к материнской плате.
Хорошей практикой является всегда наносить новую термопасту перед повторным прикручиванием радиатора. См. это руководство для дополнительных инструкций по применению термопасты.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
