Замена динамиков Lenovo Yoga 730-13IKB
Используйте это руководство для замены динамиков в Lenovo Yoga 730 13-IKB (номера моделей, начинающиеся с «81CT»).
Приглушённый звук или его отсутствие на ноутбуке может указывать на неисправные динамики. Перед заменой всего узла динамиков ознакомьтесь с этими шагами по устранению проблем со звуком в Windows.
Для выполнения этого руководства специальных навыков не требуется. Вам понадобятся отвертки Phillips #0, Phillips #00, T5 и пластиковые инструменты для вскрытия. Держите посторонние предметы и жидкости вдали от компьютера во время замены динамиков, так как внутренние компоненты ноутбука будут открыты.
Шаг 1
Выключите ноутбук и положите его экраном вниз на поверхность, не оставляющую царапин.
Удалите девять винтов T5, закрепляющих заднюю крышку.
Шаг 2
Подденьте пластиковым инструментом для вскрытия заднюю крышку рядом с петлями экрана. Осторожно приподнимите с обеих сторон.
Подденьте инструментом для вскрытия заднюю крышку рядом с отверстием для среднего винта по каждой стороне корпуса. Осторожно приподнимите.
Вы можете услышать щелчки, когда защёлки, фиксирующие крышку, отпускаются. Это нормально. Если крышка не двигается, попробуйте поддеть под другим углом/в другом месте.
Шаг 3
Снимите заднюю крышку, приподняв у петель экрана и оттянув по диагонали от ноутбука.
Двигайтесь медленно, чтобы не сломать соединительные защёлки.
Шаг 4

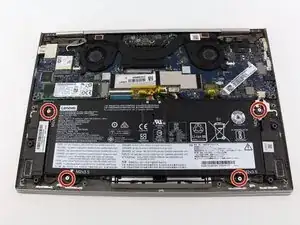

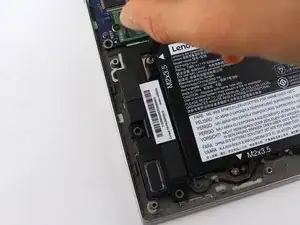

Удалите четыре винта Phillips #0 длиной 3.5 мм, фиксирующие аккумулятор.
Шаг 5

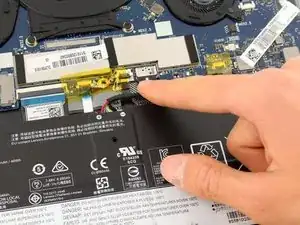

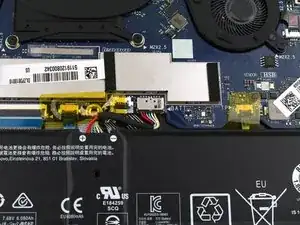

Отсоедините кабель аккумулятора, осторожно потянув его прямо из разъёма.
Разъём аккумулятора не имеет фиксатора и для установки/снятия требуется лёгкое усилие. Для повторной установки кабеля аккумулятора держите чёрный корпус и вставьте его в разъём на материнской плате.
Шаг 6

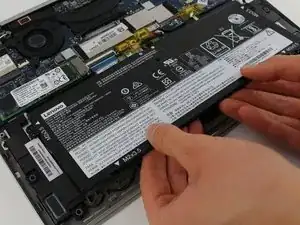

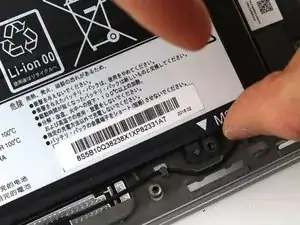

Снимите аккумулятор, приподняв у белой этикетки и оттянув по диагонали от ноутбука.

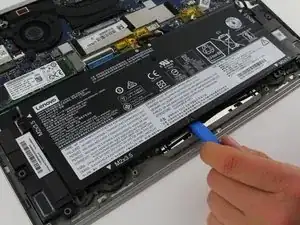

При необходимости используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть у белой этикетки, если аккумулятор застрял.
Для повторной установки аккуратно совместите отверстия крепления аккумулятора с пластиковыми штифтами на рамке ноутбука.
Шаг 7

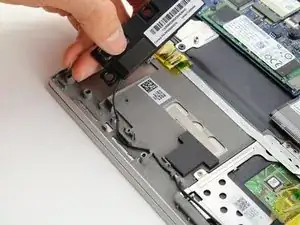

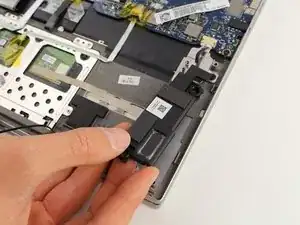

Поднимите модуль левого динамика прямо вверх с его безвинтового крепления.
Оба модуля динамиков установлены с резиновыми распорками вместо винтов. Съём и установка выполняются вручную.
Шаг 8

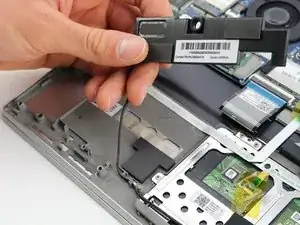

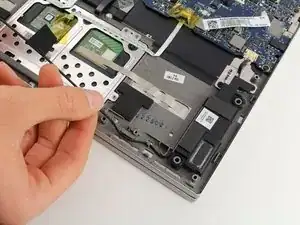

Выведите провод динамика из пластиковых крючков на рамке ноутбука.
Тщательно запомните прокладку провода при снятии для успешной повторной установки. Провод должен быть закреплён в крючках, но не чрезмерно натянут.
Шаг 9
Удерживая белый разъём динамика пальцем и лопаткой, потяните прямо назад, чтобы отсоединить кабель динамика.

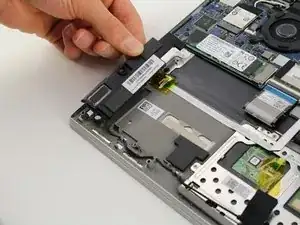

Поднимите модуль правого динамика прямо вверх с его крепления.
Разъём динамика не имеет фиксатора, но требует умеренной силы для отсоединения.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
