Замена сборки клавиатуры Asus X555LA-SI305041
Руководство по сборке клавиатуры является важной частью для остальных руководств по этому устройству. Вам потребуется обратиться к этому руководству, чтобы получить доступ к внутренней части ноутбука. Это руководство также будет полезно, если ваша клавиатура или тачпад вышли из строя и требуют замены.
Шаг 1

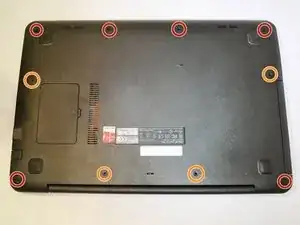

Удалите следующие винты Philips #0 из нижнего корпуса:
Шесть винтов по 9 мм
Четыре винта по 11 мм
Шаг 2

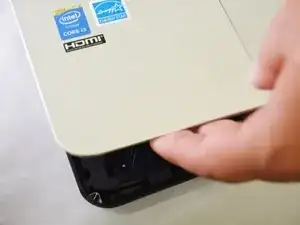

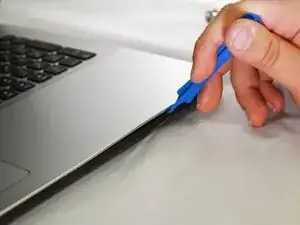

Используйте пластиковый инструмент для открытия, чтобы отделить верхнюю крышку от ноутбука.
Начните с поддевания спереди ноутбука.
Продолжайте поддевать по периметру крышки и заканчивайте прямо под экраном, чтобы освободить переднюю крышку.
Не удаляйте полность верхнюю крышку, она прикреплена двумя шлейфами, которые будут отключены на следующих шагах.
Шаг 3

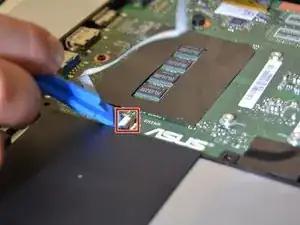

Чтобы освободить зажим ZIF, поднимите маленькую белую вкладку.
Разъем может иметь белую основу с маленьким серым вращающимся зажимом.
Вытяните белый шлейф из разъема, чтобы отключить его.
Для вытягивания кабеля нужно приложить очень небольшое усилие.
Шаг 4

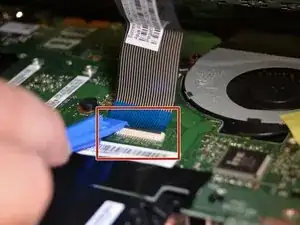

Чтобы освободить зажим ZIF на кабеле клавиатуры, поднимите серую вращающуюся вкладку.
Осторожно вытащите черный и синий шлейф из его разъема.
Шаг 5
Теперь вы можете полностью снять клавиатуру и переднюю панель, чтобы получить доступ к внутренней части ноутбука.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
