Замена материнской платы Asus X55C
Как разобрать ноутбук и заменить материнскую плату.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 1
Выключите ноутбук и извлеките аккумулятор.
Шаг 2
Клавиатура зафиксирована 5 защёлками.
Поднимите одну сторону клавиатуры немного и начинайте освобождать защёлки по одной.
Отключите шлейф клавиатуры от материнской платы и снимите клавиатуру.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 3

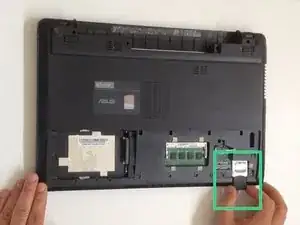

Удалите винт.
Выньте SATA привод DVD.
Шаг 4

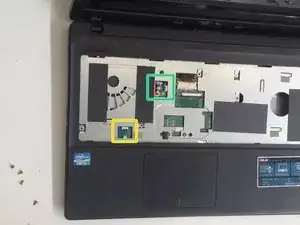

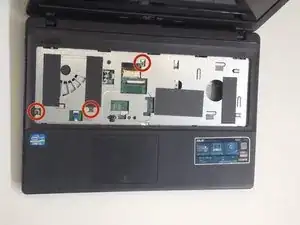

Снимите 3 винта с крестообразным шлицем.
Отключите два маленьких шлейфа:
Шлейф кнопки питания
Шлейф тачпада
Шаг 5

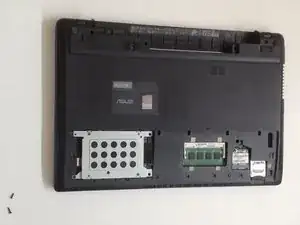

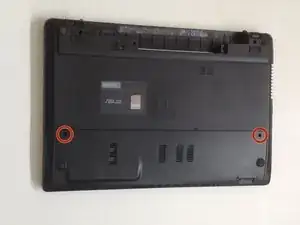

Открутите два винта с крестообразным шлицем и снимите крышку HDD / RAM.
Снимите три винта, фиксирующие корзину жёсткого диска (узел жёсткого диска).
Сдвиньте узел жёсткого диска влево, чтобы отсоединить его от материнской платы.
Шаг 6

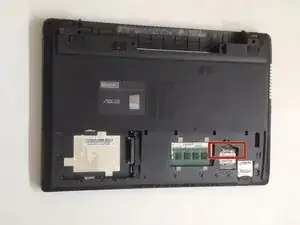

Отключите два коаксиальных антенных кабеля от Wi‑Fi карты.
Извлеките любую память или заглушку плату.
Шаг 7

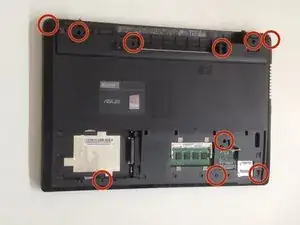

Нижняя крышка удерживается 10 винтами с крестообразным шлицем. Снимите их.

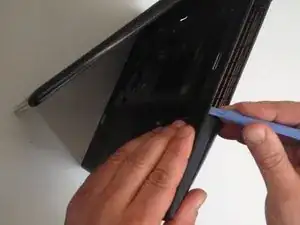

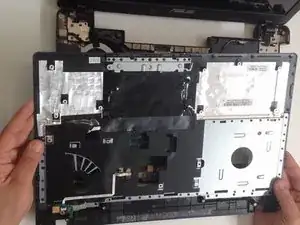

Пластиковым инструментом разделите верхнюю крышку и снимите её.
Шаг 8

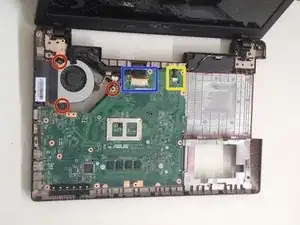

Отключите:
Шлейф микрофона
Шлейф LCD дисплея
Снимите 3 винта с крестообразным шлицем.
Поднимите плату сначала с правого края.

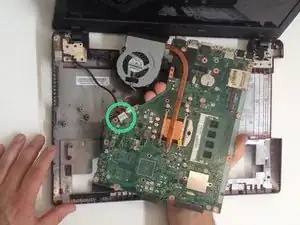

Есть ещё один кабель от разъёма питания, подключённый к нижней стороне материнской платы. Нужно повернуть плату, чтобы отключить кабель разъёма питания.
Шаг 9

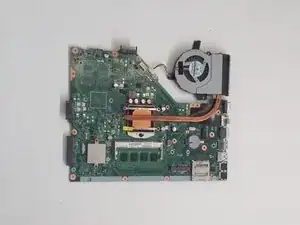

ASUS X55C iCore с 4 ГБ без встроенной памяти на плате, модель: 60-N0OMB1100
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
