Замена оптического привода ASUS X533SA-BHCLN10
В этом руководстве мы заменим ваш оптический привод или CD-привод. Если вы заметили, что диски не реагируют на ваш оптический привод, возможно, он выходит из строя, и его нужно заменить на новый. Оптические приводы, как правило, не очень дорогие и легко заменяются. С помощью этого руководства вы сможете эффективно и безопасно пройти весь процесс и вернуть рабочий оптический привод.
Шаг 1
Переверните ноутбук на заднюю панель.
Используя отвертку Phillips #0, открутите все десять видимых винтов на задней панели. Всего должно быть десять винтов: (4) четыре винта по 5.5 мм и (6) шесть винтов по 10.5 мм.
Шаг 2
Переверните ноутбук так, чтобы клавиатура была направлена вверх.
С помощью небольшого инструмента для поддевания вставьте его под край ноутбука.
Шаг 3

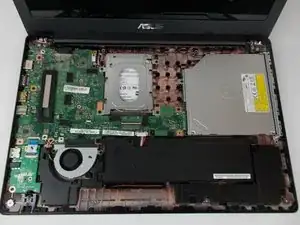

После полного вскрытия ноутбука аккуратно снимите клавиатуру.
Существует два небольших кабеля клавиатуры, соединяющих клавиатуру с ноутбуком. Аккуратно снимите их, отведя белые зажимы, удерживающие их на месте, и выдвиньте разъем.
Шаг 4
Снимите все 3 винта с помощью отвертки.
Левый верхний винт составляет 5.5 мм, а два нижних винта — 2.5 мм.
Шаг 5

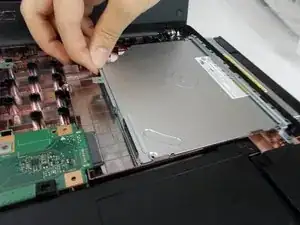

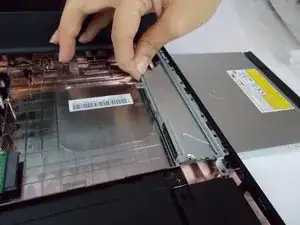

Аккуратно нажмите на часть оптического привода изнутри, чтобы удалить привод из гнезда материнской платы.

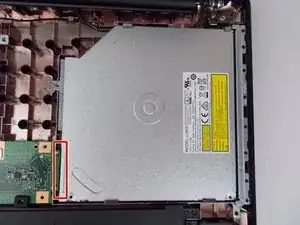

При замене убедитесь, что оптический привод подключен к гнезду материнской платы (обозначено красным прямоугольником).
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
