Замена привода CD для Asus X555LA-SI305041
Вам может потребоваться заменить привод CD, если он не работает или если вы хотите более продвинутый привод CD. Это довольно простая замена, и вам не нужно будет снимать много других компонентов устройства, чтобы извлечь привод CD. Привод CD по сути является самостоятельным элементом, поэтому других деталей с ним снимать не нужно. Нет простого способа отремонтировать сам привод CD, поэтому если вы определили, что ваш привод не работает, лучше всего заменить его целиком.
Шаг 1
Удалите следующие винты Phillips #0 из нижнего корпуса:
Шесть винтов по 9 мм
Четыре винта по 11 мм
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы отделить верхнюю крышку от ноутбука.
Начните с поддевания спереди ноутбука.
Продолжайте поддевать вокруг крышки и завершите под экраном, чтобы освободить переднюю крышку.
Не снимайте верхнюю крышку полностью, она прикреплена двумя шлейфами, которые будут отключены в последующих шагах.
Шаг 3
Чтобы освободить защелку ZIF, поднимите маленький белый язычок.
Разъем может иметь белую основу с маленькой серой вращающейся защелкой.
Вытяните белый шлейф из разъема, чтобы отключить его.
Очень малое усилие должно быть необходимо для вытягивания кабеля.
Шаг 4
Чтобы освободить защелку ZIF на шлейфе клавиатуры, поднимите серый вращающийся язычок.
Осторожно вытяните черный и синий шлейф из разъема.
Шаг 5
Теперь вы можете полностью снять клавиатуру и переднюю панель, чтобы получить доступ к внутренней части ноутбука.
Шаг 6

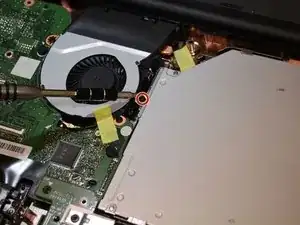

С помощью отвертки Phillips #0 удалите черный винт (5 мм) слева от привода CD и справа от вентилятора охлаждения.
Шаг 7

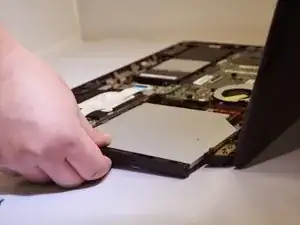

Привод CD должен легко выдвинуться.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
