Замена жёсткого диска Asus X555LA-SI305041
Если ваш компьютер начал медленно работать, часто зависает или показывает синий экран смерти, возможно, жёсткий диск выходит из строя. Если жёсткий диск ещё не полностью вышел из строя, обязательно сделайте резервную копию важных данных ПЕРЕД заменой жёсткого диска.
Шаг 1
Удалите следующие винты Phillips #0 с нижней крышки:
Шесть винтов 9 мм
Четыре винта 11 мм
Шаг 2
Используйте пластиковый инструмент для поддёма, чтобы отделить верхнюю крышку от ноутбука.
Начните с поддёма передней части ноутбука.
Продолжайте поддевать по периметру крышки и закончите прямо под экраном, чтобы освободить переднюю панель.
Не снимайте верхнюю крышку полностью, она подключена двумя шлейфами, которые будут отсоединены на следующих шагах.
Шаг 3
Чтобы открыть фиксацию ZIF, поднимите маленькую белую защёлку.
Разъём может иметь белую основу с небольшой серой поворачивающейся защёлкой.
Вытащите белый ленточный кабель из разъёма для его отключения.
Для извлечения кабеля требуется очень небольшое усилие.
Шаг 4
Чтобы открыть фиксацию ZIF на кабеле клавиатуры, поднимите серую поворачивающуюся защёлку.
Осторожно вытащите чёрно-синий ленточный кабель из его разъёма.
Шаг 5
Теперь вы можете полностью снять клавиатуру и переднюю панель, чтобы получить доступ к внутренней части ноутбука.
Шаг 6
Освободите ленточные кабели, используя пластиковый инструмент для поддёма, поднимите серую защёлку на белом разъёме.

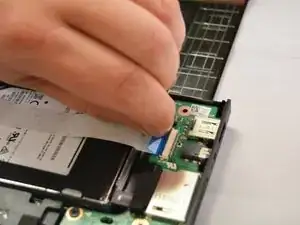

Осторожно вытяните ленточный кабель при поднятой серой защёлке.

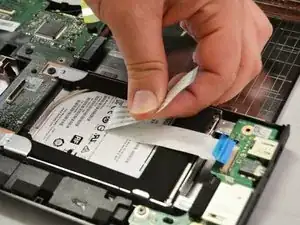

Если кабель приклеен, аккуратно оторвите шлейф от жёсткого диска.
Шаг 7

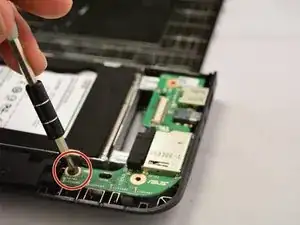

Открутите один чёрный винт 5 мм, крепящий USB и разъём для наушников, с помощью отвёртки Phillips #0.

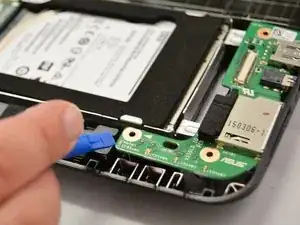

Снимите блок с USB и разъёмом для наушников с помощью пластикового инструмента для поддёма.
Шаг 8
Открутите два чёрных винта 5 мм, расположенных в каждом углу жёсткого диска, с помощью отвёртки Phillips #0.
Поднимите жёсткий диск и извлеките его из устройства.
Шаг 9

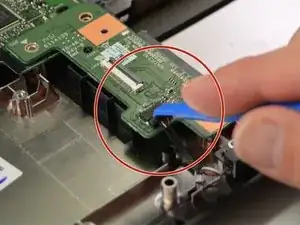

Отключите разъём питания с помощью пластикового инструмента для поддёма.

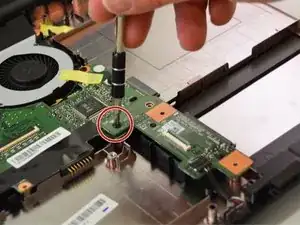

Открутите один чёрный винт 5 мм на контроллере жёсткого диска с помощью отвёртки Phillips #0.

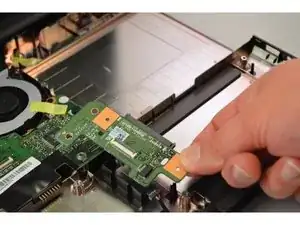

Снимите контроллер жёсткого диска.
Шаг 10

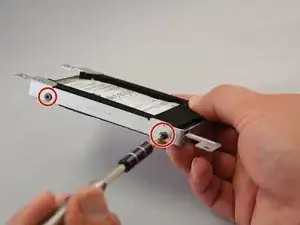

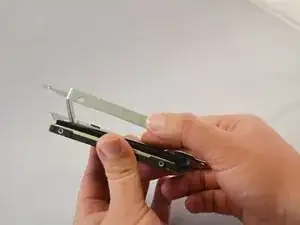

Открутите четыре чёрных винта 3 мм с корпуса жёсткого диска с помощью отвёртки Phillips #0.
Снимите корпус с жёсткого диска.

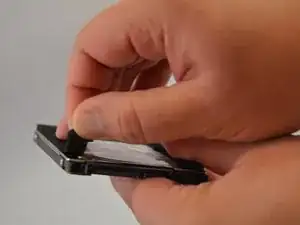

Осторожно отклейте три контактных поролоновых полоски, чтобы поролон не порвался.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
