Замена системы охлаждения / вентилятора Asus X55C
Как разобрать ноутбук и заменить систему охлаждения / вентилятор.
_______________ Видеоруководство: _______________
Шаг 1
Выключите ноутбук и извлеките аккумулятор.
Шаг 2
Клавиатура закреплена 5 защёлками.
Немного приподнимите одну сторону клавиатуры и начинайте открывать защёлки одну за другой.
Отключите гибкий кабель клавиатуры от материнской платы и снимите клавиатуру.
Пожалуйста, подпишитесь на мой канал ツ
Шаг 3
Удалите 3 винта Phillips.
Отключите два небольших гибких кабеля:
Гибкий кабель кнопки питания
Гибкий кабель тачпада
Шаг 4
Отвинтите два винта Phillips и снимите крышку жесткого диска / оперативной памяти.
Снимите три винта, закрепляющие корзину жесткого диска (узел жесткого диска).
Сдвиньте узел жесткого диска влево, чтобы отключить его от материнской платы.
Шаг 5
Отключите два коаксиальных антенных кабеля от Wi‑Fi карты.
Удалите любую планку памяти или заглушку.
Шаг 6
Нижняя крышка закреплена 10 винтами Phillips. Снимите их.
Пластиковым инструментом отделите верхнюю крышку и снимите её.
Шаг 7
Отключите:
Кабель микрофона
Гибкий кабель ЖК‑дисплея
Снимите 3 винта Phillips.
Поднимите плату сначала с правого края.
Есть ещё один кабель от разъёма питания, подключённый к нижней стороне материнской платы. Необходимо повернуть плату, чтобы отключить кабель разъёма питания.
Шаг 8
ASUS X55C iCore с 4 ГБ оперативной памяти без слота для модулей на плате, модель материнской платы: 60-N0OMB1100
Пожалуйста, подпишитесь на мой канал ツ
Шаг 9
Отключите кабель вентилятора от материнской платы.
Удалите винты (4 винта Phillips), которые крепят систему охлаждения к материнской плате.

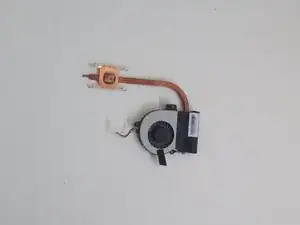

Система охлаждения CPU — радиатор и вентилятор.
Снимайте систему охлаждения осторожно, чтобы не повредить процессор.
Перед установкой новой системы охлаждения очистите процессор и нанесите новый термоинтерфейс / пасту.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
