Замена процессора Intel на Asus X55C

Выключите ноутбук и извлеките аккумулятор.

Клавиатура удерживается 5 защёлками.

Приподнимите одну сторону клавиатуры и поочерёдно отщелкивайте защёлки.

Отключите шлейф клавиатуры от материнской платы и снимите клавиатуру.

Пожалуйста, подпишитесь на мой канал ツ

Снимите 3 винта с крестовой головкой.

Отключите два небольших шлейфа:

Шлейф кнопки питания

Шлейф тачпада

Открутите два винта с крестовой головкой и снимите крышку диска / оперативной памяти.

Снимите три винта, фиксирующие корзину жёсткого диска (узел жёсткого диска).

Сдвиньте узел жёсткого диска влево, чтобы отсоединить его от материнской платы.

Отключите два коаксиальных антенных кабеля от модуля Wi‑Fi.

Извлеките любые модули памяти или заглушки (dummy card).

Нижняя крышка удерживается 10 винтами с крестовой головкой. Снимите их.

Пластиковым инструментом разомкните верхнюю крышку и снимите её.

Отключите:

Шлейф микрофона

Шлейф дисплея (LCD)

Снимите 3 винта с крестовой головкой.

Поднимите плату сначала с правого края.

Есть ещё один шлейф от разъёма питания, подключённый к нижней стороне материнской платы. Поверните плату, чтобы отключить этот шлейф.

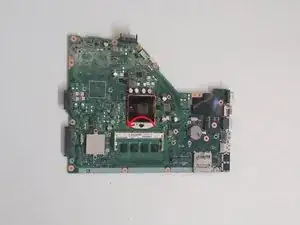

Материнская плата ASUS X55C iCore с 4 ГБ оперативной памяти на плате, модель: 60-N0OMB1100

Пожалуйста, подпишитесь на мой канал ツ

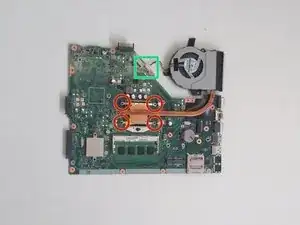

Отключите кабель вентилятора от материнской платы.

Снимите винты (4 винта с крестовой головкой), которые крепят систему охлаждения к материнской плате.

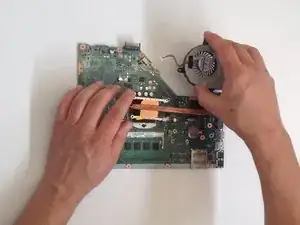

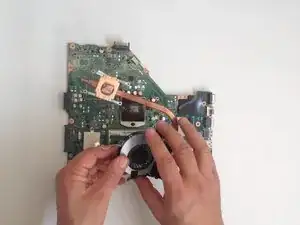

Снимите систему охлаждения.

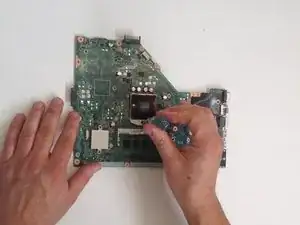

Поверните винт, фиксирующий процессор, против часовой стрелки плоской отверткой.

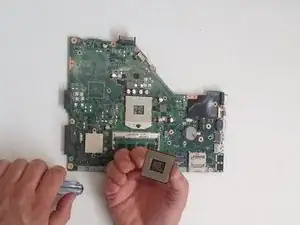

Рекомендация: поднимайте процессор, равномерно прилагая усилие с двух сторон, чтобы не погнуть контакты.

Intel Core i3-2370M

Перед установкой нового процессора очистите систему охлаждения и нанесите новую термопасту.
