Замена батарейки CMOS / BIOS на Asus X55C
Как разобрать ноутбук и заменить батарейку CMOS / BIOS.
__________________ Видеоинструкция: __________________
Шаг 1
Выключите ноутбук и извлеките аккумулятор.
Шаг 2
Клавиатура зафиксирована 5 защёлками.
Поднимите немного одну сторону клавиатуры и поочерёдно отщёлкивайте защёлки.
Отключите шлейф клавиатуры от материнской платы и снимите клавиатуру.
Пожалуйста, подпишитесь на мой канал ツ
Шаг 3
Удалите винт.
Выдвиньте SATA DVD-привод.
Шаг 4
Снимите 3 винта с крестообразным шлицем.
Отключите два маленьких шлейфа:
Шлейф кнопки питания
Шлейф тачпада
Шаг 5
Отверните два винта с крестообразным шлицем и снимите крышку отсека HDD / ОЗУ.
Снимите три винта, фиксирующие корзину жёсткого диска (сборку жёсткого диска).
Сдвиньте сборку жёсткого диска влево, чтобы отсоединить её от материнской платы.
Шаг 6
Отключите два коаксиальных антеннных кабеля от Wi‑Fi модуля.
Удалите любые модули памяти или заглушки.
Шаг 7
Нижняя крышка закреплена 10 винтами с крестообразным шлицем. Снимите их.
Пластиковым инструментом разделите верхнюю панель и снимите её.
Шаг 8
Отключите:
Шлейф микрофона
Шлейф дисплея
Снимите 3 винта с крестообразным шлицем.
Поднимите плату сначала с правого края.
Есть ещё один шлейф от разъёма питания, подключённый к нижней стороне материнской платы. Поверните плату, чтобы отключить шлейф разъёма питания.
Шаг 9

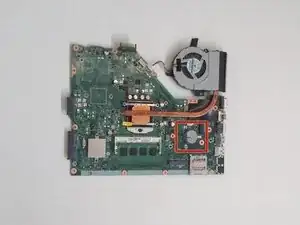

Материнская плата ASUS X55C iCore с 4 ГБ без модулей памяти на плате, модель: 60-N0OMB1100
Пожалуйста, подпишитесь на мой канал ツ
Шаг 10

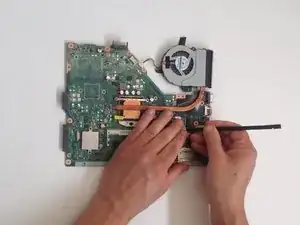

Используйте острый инструмент, чтобы вынуть батарейку.
CR2032 — таблеточная литиевая батарейка номиналом 3,0 вольта.
Вам удалось?
.
Пожалуйста, подпишитесь на мой канал ツ
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
