Замена левого вентилятора Razer Blade 15" (2019)

Разрядите аккумулятор ноутбука ниже 25% перед началом этого ремонта — заряженный аккумулятор при повреждении может загореться.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Поверните ноутбук так, чтобы шарнир экрана был максимально удалён от вас.

Используйте отвёртку Torx T5, чтобы выкрутить десять винтов длиной 3.8 мм, крепящих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отделиться раньше, чем указано в этом руководстве. Если крышка чувствуется свободной, снимайте её в любой момент.

Прикрепите присоску к правому краю задней крышки, между средними винтами и винтами, ближе всего к вам.

Потяните вверх за присоску, чтобы создать небольшой зазор между задней крышкой и рамой.

Вставьте пластиковую лопатку в зазор.

Наклоните лопатку вверх, отводя её от рамы. Держите угол наклона вверх, пока лопата находится между задней крышкой и рамой.

Вставьте лопатку на глубину до 10 мм (0.4 in).

Проведите лопатку вокруг правого нижнего угла задней крышки, чтобы освободить её от рамы.

Проведите лопатку вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы освободить её от рамы.

Снимите заднюю крышку.

Положите заднюю крышку на её резиновые ножки, чтобы не повредить серые термопрокладки на внутренней стороне.

Нанесите разогретый iOpener на ленту кабеля аккумулятора на одну минуту.

Можно также использовать фен — но будьте осторожны, перегрев аккумулятора может повредить его или привести к пожару.

Осторожно, не повредите аккумулятор инструментом.

Используйте пинцет с тупым носиком или пальцы, чтобы отодрать ленту кабеля аккумулятора от кабеля.

Используйте наконечник лопатки, чтобы поочерёдно нажимать на стороны разъёма батареи и выгнать его из гнезда.

На следующих шагах вы отсоедините и отодвинете кабели Wi‑Fi, чтобы получить доступ к другим компонентам.

Антенные кабели выглядят очень похоже. Наклейте на один из них кусочек ленты или отметьте маркером. Так же пометьте его разъём на карте Wi‑Fi.

Вставьте одну лапку изогнутого пинцета под металлическую шейку каждого антенного кабеля и подденьте вверх, чтобы отсоединить их.

Используйте пинцет или пальцы, чтобы отодвинуть антенные кабели влево, подальше от разъёма зарядки.

Используйте лопатку, чтобы нажимать поочерёдно на стороны разъёма зарядного порта и «вывести» его из гнезда.

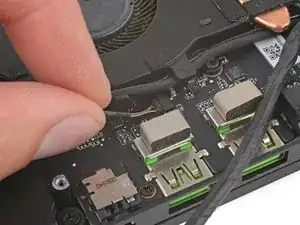

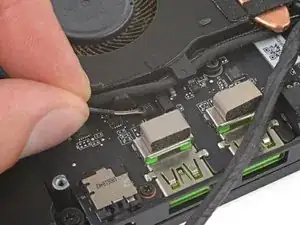

Возьмите резиновую оплётку вокруг кабеля левого вентилятора пальцами и потяните коннектор прямо из гнезда.

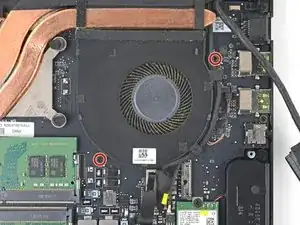

Используйте крестообразную отвёртку, чтобы выкрутить два винта длиной 6.7 мм, крепящих левый вентилятор.

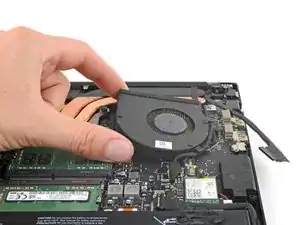

Поднимите левую сторону вентилятора.

Используйте пинцет или пальцы, чтобы вывести антенные и экранные кабели из пазов на левом вентиляторе.

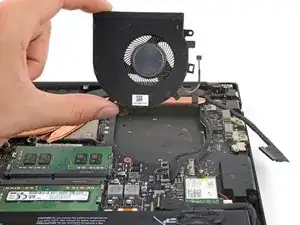

Снимите вентилятор.
