Замена клавиатуры Lenovo Yoga 720-15IKB

Выключите устройство перед началом работ.

Переверните устройство так, чтобы петли были направлены от Вас.

Удалите семь винтов Torx T5 длиной 5,0 мм.

Удалите три винта Torx T5 длиной 9,5 мм.

Подденьте по краям от одной стороны к другой пластиковой лопаткой для вскрытия.

Не поддёргивайте со стороны с петлями — это может сломать крышку.

Поднимите корпус с передней стороны до ощущения сопротивления.

Не продолжайте поднимать после появления сопротивления, иначе дно корпуса может сломаться.

Оттяните крышку в вашу сторону, от петлей.

Полностью снимите крышку.

Удалите шесть винтов Torx T5 длиной 5,2 мм, удерживающих вентилятор.

Удалите пять винтов Torx T5 длиной 5,0 мм, удерживающих вентилятор.

Отключите два разъёма проводов вентилятора.

Плотно потяните разъём горизонтально от сокета.

Осторожно поднимите вентилятор и выньте его.

Удалите четыре винта длиной 4 мм вокруг аккумулятора с помощью крестовой отвёртки Phillips #0.

Каждый отмечен как "M2x5" с маленькой белой стрелкой, указывающей на винт.

Сильно потяните разъём аккумулятора, чтобы отключить его.

Поднимите аккумулятор из корпуса и выньте его.

С помощью отвёртки Phillips #000 удалите пять винтов.

Отключите разъём питания.

Отключите разъём динамика.

Осторожно поднимите материнскую плату и выньте её из устройства.

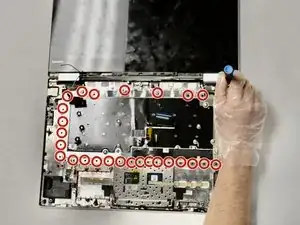

С помощью отвёртки Phillips #000 удалите 39 точечных винтов, удерживающих крышку клавиатуры.

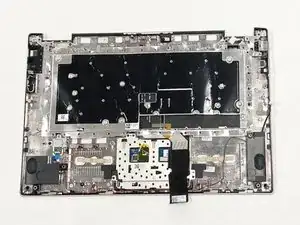

Аккуратно поднимите, чтобы снять крышку клавиатуры.

Тем же отвёрткой Phillips #000 удалите 27 точечных винтов, удерживающих клавиатуру.

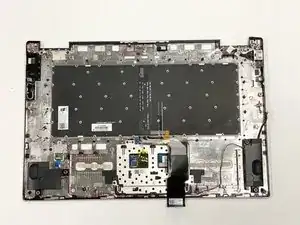

Аккуратно поднимите, чтобы вынуть клавиатуру.
