Замена материнской платы Lenovo Yoga 720-15IKB
Если ваш компьютер показывает синий экран смерти (BSoD) или работает некорректно, возможно, пришло время заменить материнскую плату. Следуйте этим инструкциям, чтобы заменить материнскую плату в Lenovo Yoga 720-15IKB.
Шаг 1
Выключите устройство перед началом работы.
Переверните устройство так, чтобы шарниры были от вас.
Удалите семь винтов Torx T5 длиной 5,0 мм.
Удалите три винта Torx T5 длиной 9,5 мм.
Шаг 2
Подденьте по краям с одной стороны на другую пластиковым раннером или пластиковым инструментом для вскрытия.
Не поддёргивайте со стороны шарниров, так как это может повредить крышку.
Поднимите корпус с передней части до появления сопротивления.
Не продолжайте поднимать после появления сопротивления, иначе нижняя крышка может треснуть.
Оттяните крышку к себе, в сторону от шарниров.
Полностью снимите крышку.
Шаг 3

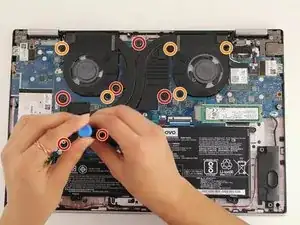

Удалите шесть винтов Torx T5 длиной 5,2 мм, удерживающих вентилятор.
Удалите пять винтов Torx T5 длиной 5,0 мм, удерживающих вентилятор.
Шаг 4

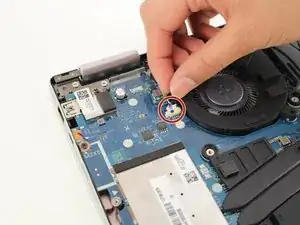

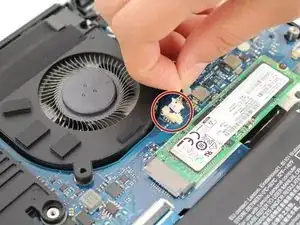

Отключите два разъёма проводов вентилятора.
Сильно потяните разъём горизонтально, отдаляя его от гнезда.
Аккуратно поднимите вентилятор вверх и выньте его.
Шаг 5

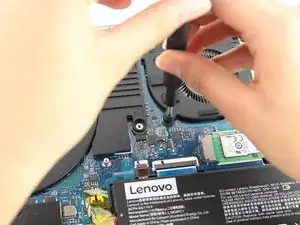

Снимите четыре винта 4 мм вокруг батареи крестовой отверткой Phillips #0.
Каждый отмечен как "M2x5" с маленькой белой стрелкой, указывающей на винт.
Шаг 6
Сильно потяните за разъём батареи, чтобы отключить его.
Шаг 7
Поднимите батарею из корпуса и извлеките её.
Шаг 8

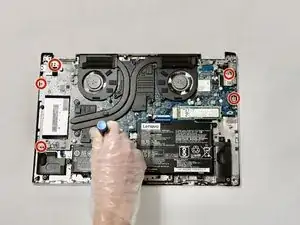

Используя крестовую отвертку Phillips #000, удалите пять винтов.
Шаг 9

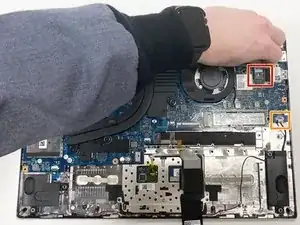

Отключите разъём питания от гнезда питания.
Отключите разъём динамика.
Аккуратно поднимите материнскую плату вверх и выньте её из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
