Замена радиатора Lenovo ThinkPad T530

Убедитесь, что ноутбук отключён от сетевого адаптера и полностью выключен перед выполнением следующих шагов.

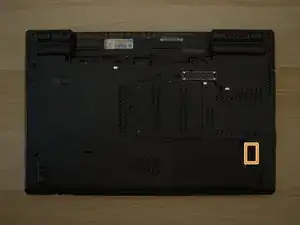

Переверните ноутбук крышкой клавиатуры вниз, чтобы клавиатура была обращена вниз.

Найдите защёлку на аккумуляторе в верхней части ноутбука.

Сдвиньте защёлку пальцем в правое (открытое) положение.

Для этого не требуется чрезмерная сила.

Теперь можно вытащить аккумулятор из ноутбука. При извлечении тяните аккумулятор прямо.

С помощью отвёртки Phillips #00 отвинтите указанные винты, затем снимите крышку.

С помощью отвёртки Phillips #00 снимите винт. Это один из двух винтов, фиксирующих клавиатуру.

С помощью отвёртки Phillips #00 отвинтите выделенный винт. Это последний винт, удерживающий клавиатуру на ноутбуке.

Переверните ноутбук в нормальное положение, чтобы клавиатура была обращена к вам.

Откройте ноутбук.

Разместите оба больших пальца на нижних левом и правом углах клавиатуры (в сторону стрелок и клавиши Fn).

Осторожно и медленно поднимите клавиатуру вверх (в сторону дисплея).

Поднимите два угла клавиатуры достаточно, чтобы увидеть шлейфовую ленту ниже.

Приложение чрезмерной силы к разъёму шлейфа клавиатуры может повредить устройство.

Установите клавиатуру под углом 90° вверх.

Удерживайте клавиатуру одним пальцем, а другим отсоедините шлейфовую ленту. Чтобы отключить шлейф, поднимите его за выделённый жёлтый конец.

Клавиатура теперь отключена от ноутбука; вы можете снять её и отложить в сторону.

Подключите шлейф клавиатуры, нажав его вниз в разъём.

Заведите верхний край клавиатуры под рамку.

2-е изображение было скопировано из сервисного мануала Lenovo T530/T530i/W530.

Прижмите клавиатуру вниз, затем подтяните её назад в сторону тачпада.

С помощью отвёртки Phillips #00 снова закрутите выделенные винты.

Установите назад нижнюю крышку отсека памяти, убедившись, что все защёлки зафиксированы.

С помощью отвёртки Phillips #00 затяните два выделенных винта.

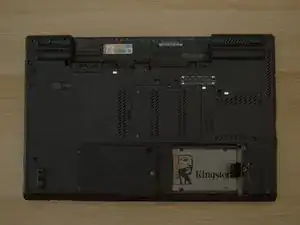

С помощью отвёртки Phillips #00 отвинтите нижний винт, чтобы разблокировать крышку отсека накопителя.

Подденьте крышку отсека накопителя за выступ, выделенный оранжевым, и отложите её в сторону.

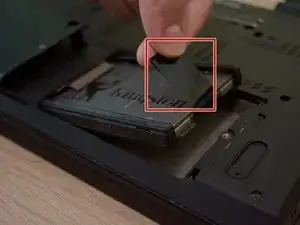

Выньте накопитель из разъёма за язычок.

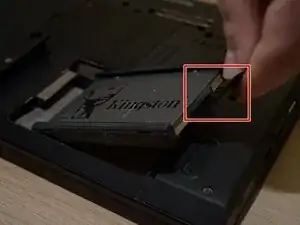

Вынимайте накопитель под углом, а не вертикально вверх, чтобы не повредить SATA-разъём.

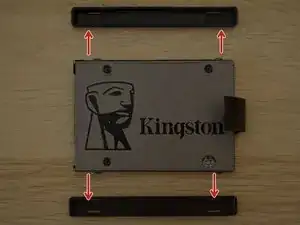

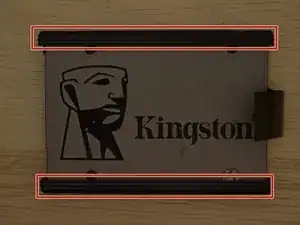

Возьмите резиновые прокладки, выделенные красным, и снимите их с накопителя.

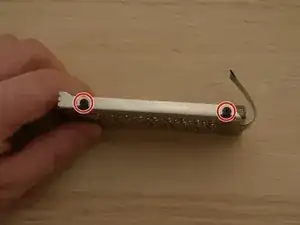

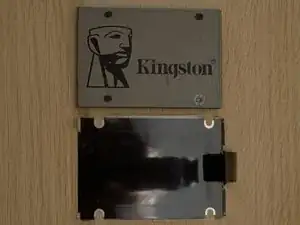

С помощью отвёртки Phillips #00 отвинтите четыре винта — по два с каждой стороны накопителя.

С помощью отвёртки Philips M2 отвинтите 2 винта, выделенные жёлтым. Нижний винт находится под жёстким диском, который должен быть уже удалён.

Вытащите ExpressCard, поддев его за выступы сбоку — он должен защёлкнуться и выйти из посадочного места.

С помощью отвёртки Philips 2 отверните 8 винтов, выделенных красным.

Начните с поддевания рамки клавиатуры по краям с помощью медиатора или лезвия между рамкой клавиатуры и корпусом ноутбука, как показано красным цветом.

Найдите ленточный кабель рядом с тачпадом, выделенный красным; используйте отвертку с плоским лезвием или другой плоский предмет, чтобы поднять фиксатор и освободить разъём ленточного кабеля.

Возьмите рамку клавиатуры за два нижних угла (рядом с тачпадом) и поднимите рамку вверх и от дисплея (от себя).

Найдите динамик — в средней левой части ноутбука.

Удалите два отмеченных серебристых винта с крестообразным шлицем Phillips #00.

После удаления винтов вы можете отвести динамик в сторону, как показано на втором фото.

Используя отвертку Phillips #00, ослабьте винты в порядке ниже, однако не выкручивайте их полностью из радиатора.

Ослабьте верхний левый винт

Ослабьте нижний правый винт

Ослабьте нижний левый винт

Ослабьте верхний правый винт

Если в вашем ноутбуке установлена дискретная видеокарта, может потребоваться удалить дополнительные винты.

Отключите кабель вентилятора радиатора вручную.

Аккуратно оттяните радиатор от корпуса в направлении тачпада рукой, чтобы приподнять его.

Этот процесс не должен требовать чрезмерной силы; если ощущается натяжение — проверьте наличие кабелей или винтов, которые мешают.
