Замена модуля WAN в Lenovo ThinkPad T530

Убедитесь, что ноутбук отключён от сетевого адаптера и полностью выключен перед выполнением любых шагов ниже.

Переверните ноутбук крышкой клавиатуры вниз.

Найдите защёлку на батарее в верхней части ноутбука.

Сдвиньте защёлку указательным пальцем в правое (отпертое) положение.

Для этого не требуется прикладывать чрезмерную силу.

Теперь можно извлечь батарею из корпуса. При вытягивании вынимайте батарею прямо.

Отверткой Phillips #00 отвинтите указанные винты и снимите крышку.

Отверткой Phillips #00 удалите винт. Это один из двух винтов, удерживающих клавиатуру.

Отверткой Phillips #00 отвинтите выделенный винт. Это последний винт, закрепляющий клавиатуру в корпусе.

Переверните ноутбук в исходное положение, клавиатурой к себе.

Откройте крышку ноутбука.

Поместите большие пальцы обеих рук на нижние левый и правый углы клавиатуры (в направлении клавиш со стрелками и клавиши Fn).

Осторожно и плавно поднимите клавиатуру вверх (в сторону дисплея).

Поднимите оба угла клавиатуры так, чтобы стало видно ленточный кабель под ней.

Приложение чрезмерной силы к разъёму ленточного кабеля клавиатуры может повредить устройство.

Разверните клавиатуру под углом 90°.

Удерживайте клавиатуру одним пальцем, а другим отсоедините ленточный кабель, поддев его за отмеченный жёлтый конец и отщелкнув вверх.

Клавиатура отсоединена от ноутбука — можете снять её и отложить в сторону.

Подключите ленточный кабель клавиатуры, вставив его до упора в разъём.

Вправьте верхний край клавиатуры под рамку.

Второе изображение скопировано из сервисного руководства Lenovo T530/T530i/W530.

Нажмите клавиатуру вниз, затем подтяните её назад в сторону трекпада.

Отверткой Phillips #00 заверните выделенные винты обратно.

Вставьте обратно нижнюю крышку отсеков памяти, убедившись, что все защёлки зашли на место.

Отверткой Phillips #00 затяните два выделенных винта.

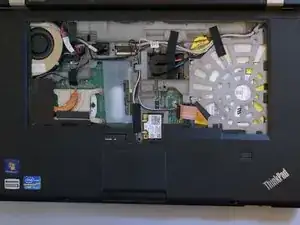

Найдите модуль WAN, выделенный красным.

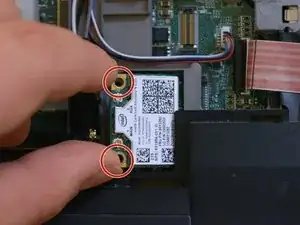

Осторожно отведите два антенных кабеля от модуля WAN; при необходимости помогите себе плоской отвёрткой.

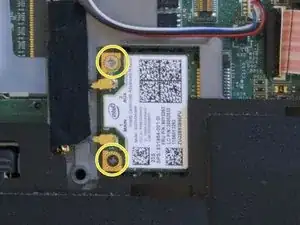

Отверткой Phillips #00 выверните два винта, крепящие модуль WAN.

Возьмите модуль WAN за углы.

Поднимите модуль WAN под углом примерно 30°.

Выньте модуль WAN из разъёма.
