Замена батарейки CMOS в Lenovo ThinkPad T540P
Если ваш ноутбук ThinkPad T540p не сохраняет настройки BIOS или системные часы неверны после отключения сетевого адаптера, используйте это руководство для замены батарейки CMOS.
По мере старения устройств их батареи деградируют в результате обычного использования и времени. За срок службы батарея будет удерживать всё меньше ёмкости и в конечном итоге перестанет держать заряд.
Перед началом убедитесь, что ноутбук полностью выключен и отключён от зарядного устройства.
Шаг 1

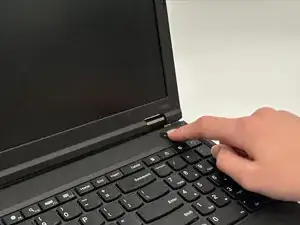

Перед началом выключите ноутбук и отключите устройство от источника питания / зарядного устройства.

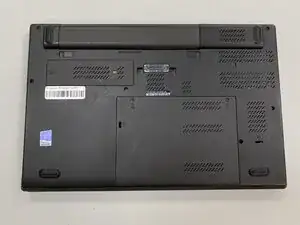

Переверните ноутбук так, чтобы была видна нижняя часть.
Ориентируйте ноутбук так, чтобы выступ батареи был обращён от вас.
Шаг 2

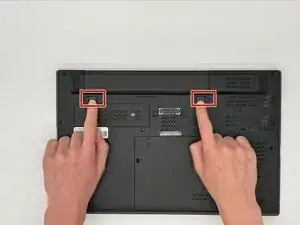

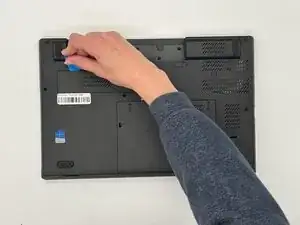

На задней панели ноутбука находятся два сдвижных замка для батареи. Они расположены прямо под батареей и обозначены маленькой иконкой замка с каждой стороны.
Двумя руками потяните эти сдвижные замки в разные стороны.
Они зафиксируются в положении, когда будут полностью отведены.
Шаг 3

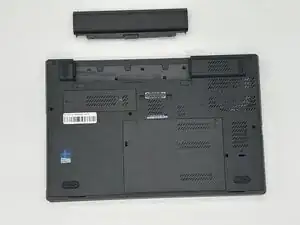

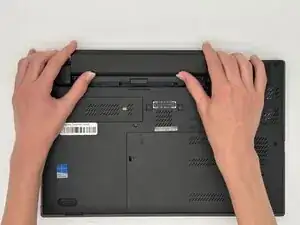

Оттолкните батарею в направлении, противоположном расположению сдвижных защёлок.
Если батарея не выдвигается, убедитесь, что сдвижные замки полностью отведены.
Чтобы установить новую батарею, вставьте её обратно так, чтобы сторона со стикером была обращена вниз и в той же ориентации, в которой она была извлечена.
Шаг 4
Винт в этой крышке не выпадает, поэтому он не отсоединится от панели.

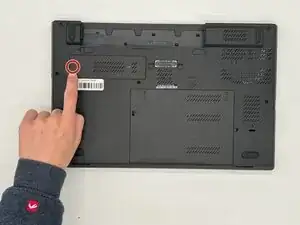

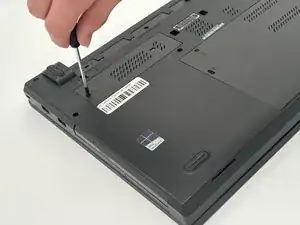

Используя крестовую отвертку Philips #1, открутите один винт M2 x 5 мм, удерживающий крышку отсека батареи CMOS.
Шаг 5
Используя медиатор для вскрытия или ноготь, пройдитесь по краям крышки, отщёлкивая фиксаторы, которые удерживают крышку на месте.
Шаг 6

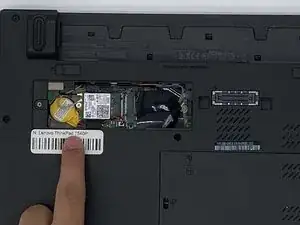

Найдите батарею CMOS и её разъём.
Шаг 7

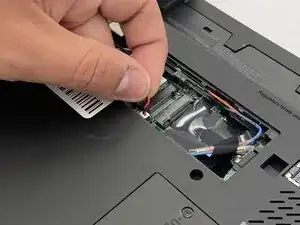

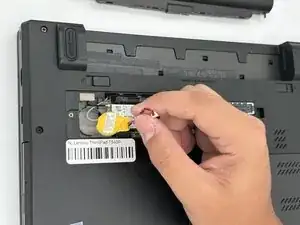

Аккуратно отсоедините батарею CMOS от материнской платы.
Извлеките батарею CMOS.
Заключение
Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному переработчику R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
