Замена модуля памяти Lenovo ThinkPad T530: верхний слот

Убедитесь, что ноутбук отключён от сетевого адаптера и полностью выключен перед выполнением следующих действий.

Переверните ноутбук так, чтобы клавиатура оказалась внизу.

Найдите защёлку на батарее в верхней части ноутбука.

Сдвиньте защёлку пальцем в правое положение (Разблокировано).

Для этого не требуется прилагать чрезмерную силу.

Теперь можно вытащить батарею из ноутбука. Вынимайте батарею, тянув её прямо наружу.

Отвинтите следующие винты крестовой отвёрткой Phillips #00, затем снимите крышку.

Отвинтите винт крестовой отвёрткой Phillips #00. Это один из двух винтов, удерживающих клавиатуру.

Отвинтите выделенный винт крестовой отвёрткой Phillips #00. Это последний винт, фиксирующий клавиатуру к корпусу.

Переверните ноутбук в нормальное положение так, чтобы клавиатура была направлена к вам.

Откройте крышку ноутбука.

Разместите оба больших пальца у нижнего левого и правого углов клавиатуры (в зоне стрелок и клавиши Fn).

Аккуратно и медленно сдвиньте клавиатуру вверх (в сторону дисплея).

Поднимите два угла клавиатуры столько, чтобы увидеть шлейф под ней.

Чрезмерное усилие на разъём шлейфа клавиатуры может повредить устройство.

Установите клавиатуру под углом 90°.

Удерживайте клавиатуру одним пальцем, а другим отключите шлейф. Чтобы отсоединить шлейф, поднимите его за выделённый жёлтый конец.

Клавиатура теперь отсоединена от ноутбука — можно снять её и отложить в сторону.

Подключите шлейф клавиатуры, прижав его до фиксации в разъёме.

Направьте верхний край клавиатуры под рамку корпуса.

Вторая фотография взята из сервисного руководства Lenovo T530/T530i/W530.

Нажмите клавиатуру вниз, затем сдвиньте её назад в сторону тачпада.

С помощью крестовой отвёртки Phillips #00 вверните выделенные винты.

Вставьте обратно нижнюю крышку отсека памяти, убедившись, что все защёлки зафиксированы.

Затяните два выделенных винта крестовой отвёрткой Phillips #00.

У некоторых моделей Lenovo T530 изначально может не быть модуля памяти в верхнем слоте; это руководство поможет установить или заменить его.

Несмотря на то что на второй фотографии виден модуль памяти, для выполнения этого шага наличие модуля в слоте не обязательно.

Найдите слот SODIMM в центре материнской платы; рядом с ним под клавиатурой должна находиться полупрозрачная бумажная вкладка, выделенная красным.

Отодвиньте полупрозрачную бумажную вкладку пальцем от модуля памяти, аккуратно — не снимайте её полностью.

Ни одно из следующих действий не должно требовать чрезмерной силы — избыточное усилие может повредить устройство.

Модуль памяти виден, но сначала необходимо разблокировать его защёлки.

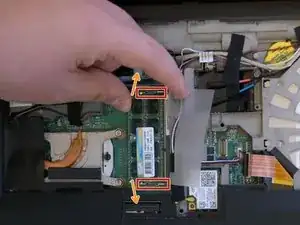

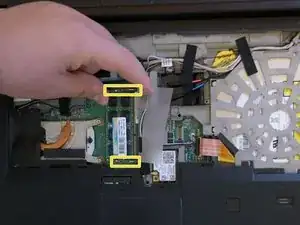

По коротким концам модуля находятся две защёлки. Поместите пальцы внутрь обеих защёлок и отведите их наружу (в сторону батареи и в сторону тачпада соответственно).

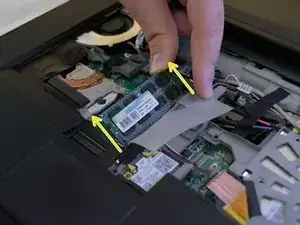

Поднимите модуль под углом 45°, затем извлеките его из слота.

Будьте осторожны — модуль памяти может выскочить из слота.

Вставьте модуль памяти под углом 45°, ориентируя короткий зазубренный конец в короткий разъём.

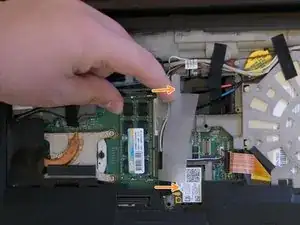

Опустите заднюю часть модуля до тех пор, пока две металлические фиксаторы не защёлкнутся на месте.
