Замена дисплея Lenovo ThinkPad T530

Перед выполнением любых шагов убедитесь, что ноутбук отключён от сетевого адаптера и полностью выключен.

Переверните ноутбук так, чтобы клавиатура была направлена вниз.

Найдите защёлку на батарее в верхней части ноутбука.

Сдвиньте защёлку пальцем вправо до крайнего положения (разблокировано).

Для этого не требуется прилагать чрезмерную силу.

Теперь можно извлечь батарею из ноутбука. При вытягивании тяните батарею ровно, не под углом.

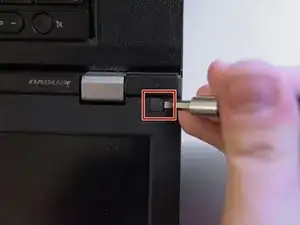

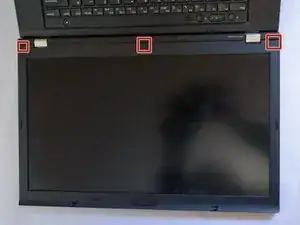

Используя инструмент для поддевания, например медиатор, плоскую отвёртку или ноготь, снимите три крышки, отмеченные красным.

Несоблюдение отключения ноутбука от всех источников питания и неснятие внешней батареи приведёт к сгоранию предохранителя подсветки, который тяжело заменить.

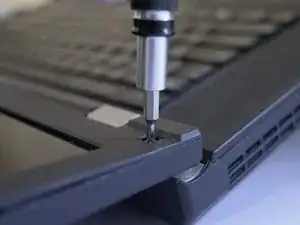

Отвинтите три винта, отмеченные красным, которые находились под крышками, используя крестообразную отвёртку Phillips #00.

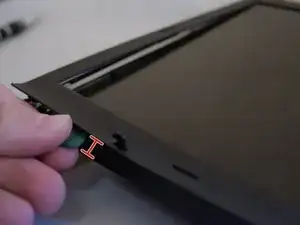

Вставьте выбранный инструмент (медиатор, плоская отвёртка или ноготь) в зазор между рамкой и корпусом дисплея.

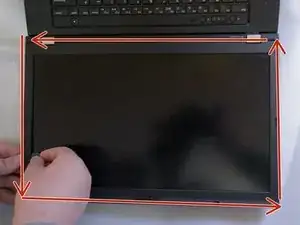

Отожмите зазор по всему периметру рамки.

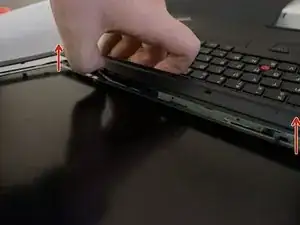

Подденьте рамку вверх и отведите её от дисплея выбранным инструментом.

Будьте осторожны, чтобы не повредить защёлки.

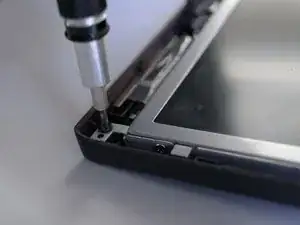

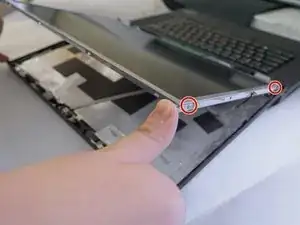

Отвинтите два винта, отмеченные красным, используя крестообразную отвёртку Phillips #00.

Крайне внимательно следите, чтобы не проткнуть, не перерезать и не отключить какие-либо кабели.

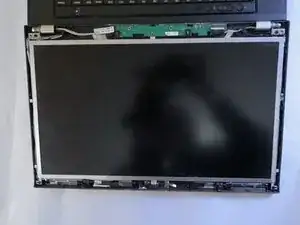

Снимите четыре винта, используя крестообразную отвёртку Phillips #00; они расположены парами по два винта, отмеченные красным.

После удаления двух из четырёх винтов удерживайте нижнюю сторону экрана рукой, так как экран может упасть из‑за отсутствия крепления.

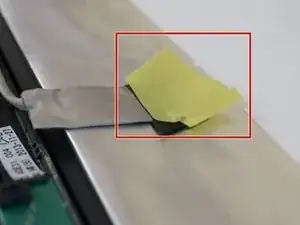

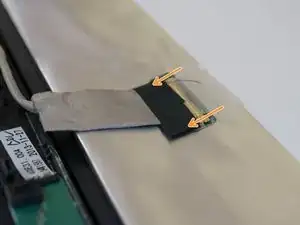

Удалите любую липкую ленту, закрывающую шлейфовый разъём, который расположен внизу панели.

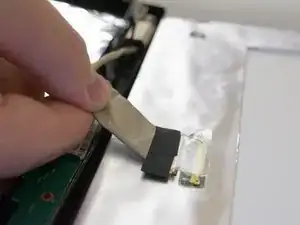

Пальцем аккуратно отсоедините шлейфовый кабель.

Для отсоединения шлейфового кабеля не требуется прикладывать большое усилие.
